GGU-STRATIG: ​Legende "Drucksondierungen (Spitzenwider)"

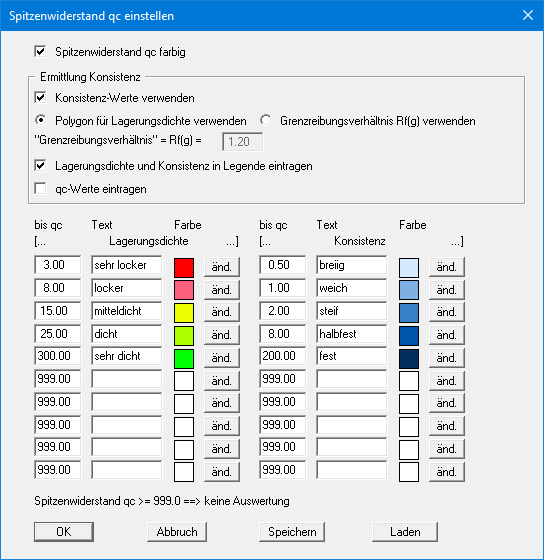

In völliger Analogie zur Legende für Rammsondierungen lässt sich über diesen Knopf eine Legende für den Spitzenwiderstand aktivieren (siehe Beispieldatei "Bsp_Drucksondierung 2.bop"). In der Dialogbox, die Sie über den Knopf "Werte" erhalten, werden hier jedoch die Bereiche für die Größe des Spitzenwiderstands qc definiert. Wenn Sie den Schalter "Spitzenwiderstand qc farbig" aktivieren, wird das Spitzenwiderstands-Diagramm entsprechend Ihrer definierten Grenzwerte farbig angelegt.

Neben der Zuordnung einer Lagerungsdichte entsprechend der Spitzenwiderstände können Sie auch die Konsistenzen anhand qc festlegen lassen, wenn Sie den Schalter "Konsistenz-Werte verwenden" aktivieren. Wann die Lagerungsdichte- oder die Konsistenz-Werte verwendet werden, entscheiden Sie über die darunter liegenden Auswahl-Schalter. Sie können das "Polygon für Lagerungsdichte verwenden", das Sie in der Legende "Drucksondierungen (Bodenindex)" festlegen. Alternativ kann die Unterscheidung auch durch den von Ihnen festgelegten Wert für das Grenzreibungsverhältnis Rf(g) erfolgen.

Lagerungsdichte und Konsistenz können als Überschriften in der Legende eingetragen werden. Weiterhin können Sie Ihre definierten qc-Werte in der Legende hinter den jeweiligen Texten zu Lagerungsdichten und Konsistenzen mit darstellen lassen. Speichern Sie Ihre Einstellungen in die Datei "GGU-STRATIG.ggu_cpt", damit sie beim Programmstart automatisch geladen wird.
