GGU-STRATIG: Legende "Rammsondierungen"

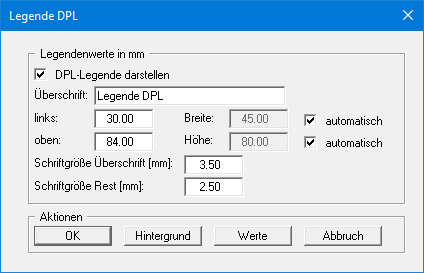

Über die folgende Dialogbox können Sie die Darstellung einer Legende für Rammsondierungen erreichen. Aktivieren Sie dazu den Schalter "DPL-Legende darstellen".
Sie können für die Legende eine eigene Überschrift eingeben. Zur Definition der Legendenposition auf Ihrem Ausgabeblatt reicht es aus, den linken, oberen Eckpunkt des Legendenkastens zu definieren. Die Breite und Höhe bestimmt das Programm, wenn Sie die Schalter "automatisch" aktiviert lassen. Die Eingaben erfolgen in [mm] im Koordinatensystem für Kopfdaten, da sich Lage und Größe der Legende nicht mit eventuellen Maßstabs-Änderungen Ihrer Profildaten verändern sollen. Die Schriftgrößen für die Überschrift und die restliche Beschriftung können Sie verändern. Über den Knopf "Hintergrundfarbe" können Sie eine farbige Hinterlegung für die Legende definieren.
Am schnellsten können Sie die Lage der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen.

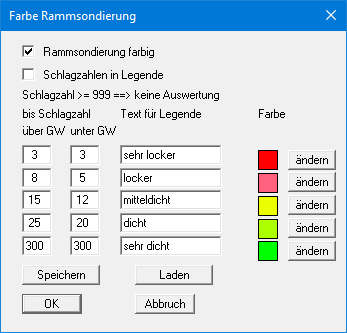

Über den Knopf "Werte" rufen Sie die folgende Dialogbox auf:
Um Ihre Rammdiagramme auf dem Ausgabeblatt gemäß Ihrer Definitionen farbig darzustellen, aktivieren Sie den Schalter "Rammsondierung farbig". Die jeweilige Farbe, die Sie über den Knopf "ändern" wechseln können, ergibt sich aus der Schlagzahl im Diagramm. Die Farbgrenzen werden über die Schlagzahlwerte unter "bis Schlagzahl" festgelegt. Dabei können Grenzwerte für Schlagzahlen über bzw. unterhalb des gemessenen Grundwasserstandes angegeben werden (siehe "Eingabe / Rammsondierung").
Der dahinterstehende Text wird zusammen mit der Farbe in die Legende eingetragen. Denkbar sind z.B. auch Texte wie "nicht tragfähig" oder "gering tragfähig". Ihre eingegebenen Grenzwerte können Sie durch Aktivieren des Schalters "Schlagzahlen in Legende" hinter den Erläuterungstexten darstellen lassen. Es werden jeweils die Werte über GW und unter GW angezeigt.
Sie können Ihre Eingaben in eine Datei "GGU-STRATIG.ggu_lrs" auf Programmebene speichern, so dass diese immer beim Starten des Programmes geladen wird. Ebenso können Sie nachträglich eine bereits gespeicherte Wertekombination laden.
