GGU-STRATIG: Menüeintrag "Bitmaps"

In seltenen Fällen kann es wünschenswert sein, andere als die in der DIN vorgegebenen Bodenartzeichen zu verwenden. Für diesen Fall besteht die Möglichkeit, eine Bohrprofilfüllung mit Bitmaps vorzunehmen. Diese Bitmaps (im WINDOWS-BMP-Format) können Sie z. B. mit dem Programm Paintbrush erzeugen. Auch mit anderen WINDOWS-Grafikprogrammen (z.B. CorelDRAW) können entsprechende Dateiformate erzeugt werden. Weiterhin besteht die Möglichkeit, mit Hilfe eines Scanners Bitmaps von beliebigen Vorlagen zu erzeugen.

Die Füllung eines Profils mit einer Bitmap-Grafik erfolgt, indem bei der Schichteingabe die entsprechende Codenummer (s. u.) angegeben wird. Die in der Datei "SEPKURZ.TXT" enthaltenen Kürzel und Codenummern können entsprechend verändert oder ergänzt werden, um die jeweilige Bitmap einem Kürzel und damit einem Lang- und Kurztext zuzuordnen.

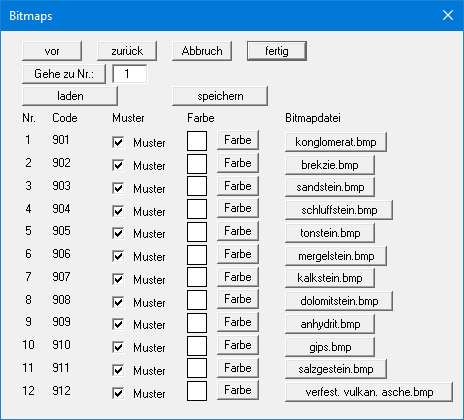

Für die Füllung von Bohrprofilen mit selbst definierten Bitmaps stehen die Codenummern 901 bis 999 zur Verfügung. Entsprechend enthält die Dialogbox eine fortlaufende, nicht zu verändernde Nummerierung von 901 aufwärts. Voreingestellt sind bereits die Codenummern 901 bis 918 für die Definition von verschiedenen Felsarten belegt. Die hinterlegten Bitmaps sind im Ordner "Bitmaps" auf Programmebene gespeichert. Die Zuordnung zu den Codenummern ist in der Datei "GGU-STRATIG.bit" hinterlegt und wird beim Neustart des Programms geladen. Wenn Sie Dateien öffnen, die mit älteren Programmversionen erstellt wurden, müssen Sie ggf. zunächst die Datei "GGU-STRATIG.bit" laden, damit die korrekte Signaturdarstellung erfolgt.


Nach dem Anklicken des jeweils hinter der Codenummer vorhandenen Aktionsknopfes öffnet sich die Dateiauswahlbox, mit der Sie nun dieser Codenummer eine Bitmap-Datei zuweisen können. Die entsprechende Bitmap-Datei muss sich in einem Ordner mit dem Namen "Bitmaps" befinden, der auf der Programmebene vorhanden ist (z.B. "C:\Program Files (x86)\GGU-Software\GGU-STRATIG_12\Bitmaps").

Bitmap-Grafiken erhalten bei Ihrer Erstellung, z.B. durch Paintbrush, eine definierte Breite und Höhe. Das Programm vergrößert oder verkleinert diese Breite auf die Breite des Bohrprofils, wenn Sie den Schalter "Muster" aktiviert haben. Die für die Darstellung im Bohrprofil resultierende Höhe ergibt sich dann automatisch. Die Bitmap wird vertikal versetzt so lange wiederholt, bis die Schicht vollständig ausgefüllt ist. Wenn der Schalter "Muster" deaktiviert wurde, wird die Bitmap einmal dargestellt und dabei auf die volle Höhe der Bodenschicht gestreckt. bzw. gestaucht.

Selbstdefinierte Bitmaps werden, ebenso wie die Standard-Bodensignaturen, auf dem Bildschirm nur dann dargestellt, wenn unter dem Menüeintrag "Ansicht / Einstellen" der Schalter "Bildschirmdarstellung mit Bodensignaturen" aktiviert ist. Sie werden aber unabhängig von der Einstellung dieses Schalters beim Ausdrucken in die Bodenprofile eingetragen.

Grundsätzlich können die Bitmaps auch farbig angelegt werden. Probleme können allerdings entstehen, wenn Sie eine entsprechende Bitmap auf einem nicht farbfähigen Ausgabegerät ausdrucken. Es entstehen dann häufig unschöne Grauschattierungen. Um auch hier eine höhere Flexibilität zu erreichen, ist hinter jeder Bitmap-Datei ein Knopf "Farbe" vorhanden, mit dem Sie einer Bitmap eine beliebige Farbe zuordnen können. Diese Farbe wird dann nur eingetragen, wenn Sie im Menüeintrag "Einstellungen / Allgemein" den Schalter "Farbfüllung für Profile" aktiviert haben. Die jeweils ausgewählte Farbe wird in der Dialogbox dargestellt.

Sie können die Bitmaps in einer Datei mit der Endung ".bit" abspeichern bzw. eine ".bit"-Datei laden. Wenn diese Datei unter dem Dateinamen "GGU-STRATIG.bit" auf der gleichen Ebene wie das Programm GGU-STRATIG gespeichert ist, werden die gespeicherten Bitmaps und Farben beim nächsten Programmstart automatisch geladen.
