GGU-STRATIG: Menüeintrag "Gesamtbild"

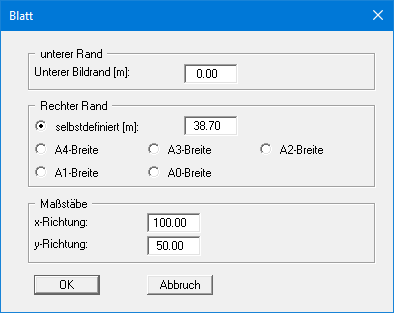

Über diesen Menüeintrag definieren Sie den Maßstab und das Koordinatensystem für Ihre Profildaten. Nach dem Anklicken dieses Menüeintrages erhalten Sie folgende Dialogbox:
Mit dem “Unteren Bildrand“ legen Sie eine Bezugshöhe fest, von der aus die Höhendarstellung Ihrer eingegebenen Profildaten erfolgt. Sinnvollerweise muss der untere Bildrand immer geringfügig niedriger als die Unterkante Ihres tiefsten Profils sein, ansonsten verschwinden Ihre Profile nach oben oder unten von Ihrem Blatt. Bei einer Ansatzhöhe von 53,87 mNN eines 5 m tiefen Bohrprofils und einem Maßstab in y-Richtung von 1:50 ist z.B. ein unterer Bildrand von 45 mNN sinnvoll, um eine vertikal zentrierte Lage des Bohrprofils zu erreichen. Wenn Sie den unteren Bildrand nicht selber ausrechnen wollen, können Sie die vertikale Ausrichtung Ihrer eingegebenen Profile sehr einfach über den Menüeintrag "Ansicht / Ausrichten" (= Funktionstaste [F9]) vom Programm durchführen lassen.
Den rechten Bildrand können Sie durch Auswahl der verschiedenen DIN-Formate vom Programm automatisch ermitteln lassen. Der rechte Bildrand ist der Abstand zwischen den Blatträndern, die Sie im Menüeintrag "Eingabe / Blattformat" definieren und entspricht damit der Breite Ihres Zeichenbereiches. Er wird in [m] in dem von Ihnen eingestellten Maßstab eingegeben. In der oben dargestellten Dialogbox sehen Sie die Einstellung für ein DIN A3-Blatt bei einem Maßstab der x-Richtung von 1:100. Für die Blattränder sind ein linker Heftrand von 2,5 cm und ein rechter Rand von 0,8 cm voreingestellt (siehe "Eingabe / Blattformat"). Für den Zeichenbereich verbleiben daher von der gesamten Blattbreite 38,7 cm, was beim eingestellten Maßstab von 1:100 für die x-Richtung 38,70 m entspricht:
DIN A3 = 42,0 cm - 2,5 cm - 0,8 cm = 38,7 cm
Im unteren Bereich der Dialogbox legen Sie den Maßstab für x-Richtung und y-Richtung fest. Wenn für die Profildarstellung kein maßstäblich korrekter Abstand verwendet werden muss, sollte der Einfachheit halber der Maßstab 1:100 für die x-Richtung beibehalten werden, da dann alle Meter-Eingaben, die die x-Richtung betreffen, Zentimetern entsprechen. Der Bezugspunkt für die x-Richtung ist der linke Blattrand, der mit 0,0 m unveränderlich festgelegt ist.
