GGU-STRATIG: Menüeintrag "Mehrfachpegel"

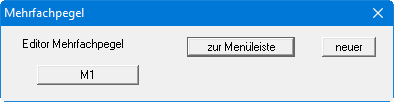

Dieser Menüeintrag ermöglicht die Eingabe bzw. die Bearbeitung von Mehrfachpegeln (siehe Beispieldatei "Bsp_Mehrfachpegel.bop"). Grundsätzlich kann dieser Menüeintrag auch zur Darstellung von Einfachpegeln (Brunnenausbau) genutzt werden. Nach dem Anklicken dieses Menüeintrages gelangen Sie in eine Dialogbox, die die Definition eines neuen Mehrfachpegels oder die Anwahl eines bereits vorhandenen Mehrfachpegels ermöglicht.

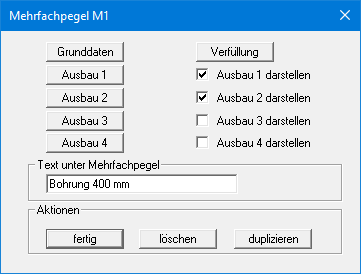

Nach Klicken auf den Knopf "M1" erhalten Sie die folgende Dialogbox:

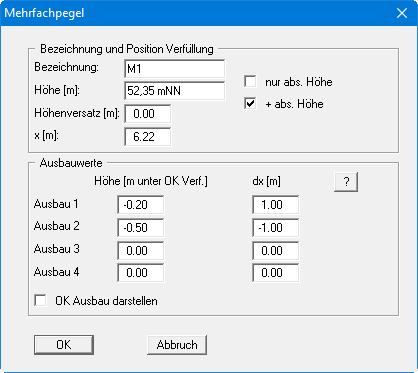

Unter "Grunddaten" geben Sie den Namen und die Position der Pegel an:

Die Höhen der einzelnen Ausbauten werden bezogen auf die Höhe der Verfüllung (= GOK) angegeben. Stehen die Rohre aus dem Boden, muss die Höhendifferenz als negativer Wert eingegeben werden (siehe auch Beispieldarstellung in Abschnitt 6.3.4). Mit der Eingabe unter "dx" wird die Lage des jeweiligen Ausbaus zur Mitte der Verfüllung angegeben. Wenn Sie den Schalter "OK Ausbau darstellen" aktivieren, werden die jeweiligen Höhen als Beschriftung unter den entsprechenden Pegel in der Darstellung eingetragen.

Die Schichten der Verfüllung und der einzelnen Ausbauten geben Sie jeweils nach Klicken auf die Knöpfe "Verfüllung" und "Ausbau 1", "Ausbau 2" usw. in der vorherigen Dialogbox ein. Sie erhalten die gleichen Editorboxen wie für die Eingabe eines Pegelausbaus am Bohrprofil (siehe Abschnitt 6.8.4). Zusätzlich können Sie aber für jede Schicht eine unterschiedliche Darstellungsbreite für Verfüllung oder Ausbau festlegen. Damit die Ausbauten in Ihrer Grafik tatsächlich dargestellt werden, müssen Sie jeweils den Schalter "Ausbau 1 darstellen" usw. aktivieren.

Für die Pegelausbauten stehen wie beim Brunnenausbau vordefinierte Schraffuren mit festgelegten Codenummern im Bereich “Petrographie” der SEP-Kürzel zur Verfügung, beispielsweise Codenummer 500 für "Filterrohr", etc.

Falls Sie spezielle Signaturen im Ausbau darstellen möchten, nutzen Sie den Codenummernkreis 901-999 für Bitmaps oder 801-899 für Schraffuren. In den jeweiligen Menüeinträgen "Einstellungen / Bitmaps" und "Einstellungen / Schraffuren" können Sie den Codenummern beliebige Zeichnungen und Linienanordnungen zuweisen.
