GGU-STRATIG: Menüeintrag "Schraffuren"

Für die Füllung von Flächen mit Schraffuren stehen die Codenummern 801 bis 850 zur Verfügung.

Mit den Knöpfen "vor", "zurück" und "Gehe zu Nr." kann in der Dialogbox geblättert werden.

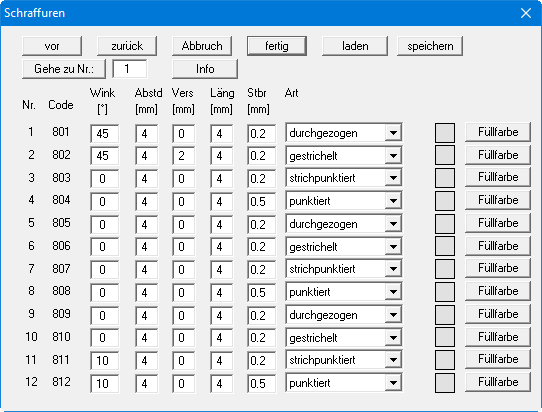

Über den "Info"-Knopf erhalten Sie Informationen zu den Eingaben, die Sie vornehmen können. Um z.B. eine Betonschraffur zu erzeugen, definieren Sie die Codes 801 und 802, wie oben in der Dialogbox dargestellt, und verwenden anschließend die Codes in Ihrem Bodenprofil.

Eine Darstellung der Schraffuren auf dem Bildschirm erfolgt nur, wenn unter dem Menüeintrag "Ansicht / Einstellen" der Schalter "Bildschirmdarstellung mit Bodensignaturen" aktiviert ist.

Sie können die Schraffuren in einer Datei mit der Endung ".srf" abspeichern bzw. eine ".srf"-Datei laden. Wenn diese Datei unter dem Dateinamen "GGU-STRATIG.srf" auf der gleichen Ebene wie das Programm GGU-STRATIG gespeichert ist, werden die gespeicherten Schraffuren und Farben beim nächsten Programmstart automatisch geladen.
