GGU-STRATIG: Messwerte eines Inklinometer-Versuchs eingeben

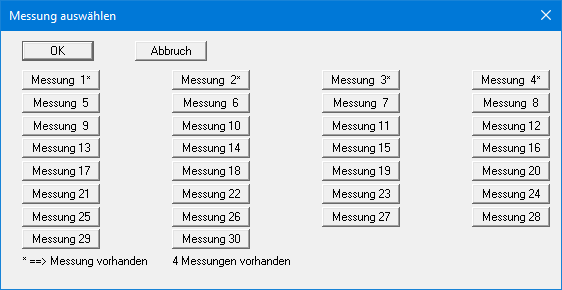

Nach Klicken auf den Knopf "Messwerte ändern" erhalten Sie eine Dialogbox, in der Sie zunächst die Messung auswählen, für die Sie Messwerte eingeben möchten. In der dargestellten Beispielbox wurden bereits 4 Messungen eingegeben. Diese sind mit einem Stern * gekennzeichnet.

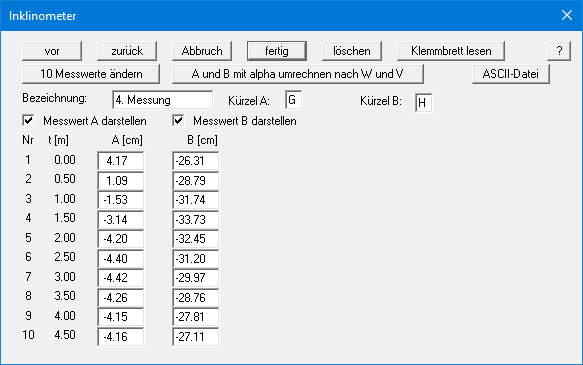

Wenn Sie beispielsweise auf den Knopf "Messung 4*" klicken, erhalten Sie nachfolgende Dialogbox, in der Sie neue Wertepaare eingeben oder vorhandene bearbeiten können. Die Anzahl der Messwerte wurde für die Beispieldarstellung auf 10 Messwertpaare reduziert. In der Originaldatei sind wesentlich mehr Messwerte vorhanden.

Die Bezeichnung und die Buchstaben für A und B werden für die Darstellung in der Legende und in der Grafik benutzt. Sie können die Darstellung von Messwert A oder Messwert B in der Grafik durch Deaktivieren der jeweiligen Schalter auch unterbinden.

Über den Knopf "x Messwerte ändern" geben Sie die Anzahl der Wertepaare vor. Wenn Sie mehr als 60 Messwertpaare eingeben möchten, blättern Sie mit "vor" und "zurück" in der Liste. Über "Abbruch" oder "fertig" verlassen Sie die Dialogbox ohne oder mit Speicherung Ihrer Änderungen. Über den Knopf "löschen" können Sie diese Messung löschen.

Zur einfachen Eingabe der Messdaten können Sie vorab in Excel oder einem Texteditor die Werte A und B markieren und kopieren. Die Werte müssen in der 4. und 6. Spalte stehen (siehe “?”-Knopf)!! Anschließend können Sie die Werte über den Knopf "Klemmbrett lesen" importieren. Eine weitere Importmöglichkeit bietet Ihnen der Knopf "ASCII-Datei", über den Sie die Messdaten direkt aus einer Datei importieren können.
