GGU-STRATIG: Messwerte eines Penetrologger-Versuchs eingeben

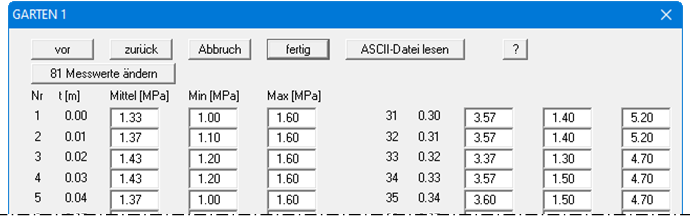

Nach Klicken auf den Knopf "Messwerte ändern / ASCII-Datei lesen" erhalten Sie eine Dialogbox, in der Sie entweder die Messwerte direkt eingeben oder als ASCII-Datei einlesen. Über den Knopf "x Messwerte ändern" geben Sie die gewünschte Anzahl an Messwerten vor, die Sie anschließend per Hand eingeben können. In der nachfolgend auszugsweise dargestellten Dialogbox sind bereits 81 Messwerte vorhanden. Bei mehr als 60 Messpunkten können Sie mit "vor" und "zurück" durch die Liste blättern.

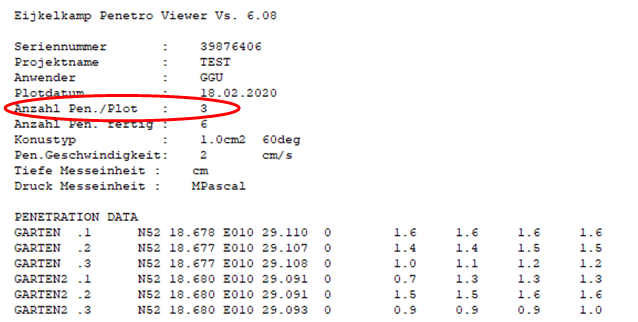

Vom Penetrologger der Fa. Eijkelkamp werden die Daten in einer ASCII-Datei gespeichert, deren Inhalt beispielsweise so aussehen kann (siehe Datei "Petrologger.txt", Datenreihe in Darstellung verkürzt!):

Pro Plot = Messpunkt wurden drei Penetrationsmessungen durchgeführt. Nachdem Sie über den Knopf "ASCII-Datei lesen" die gewünschte Datei ausgewählt haben, importiert das Programm die ersten 3 Datenreihen entsprechend der Vorgabe Pen./Plot. Der Name GARTEN wird als Bezeichnung in die Grunddaten übernommen. Sie können ihn dort ggf. nachträglich anpassen oder Sie bearbeiten bereits vor dem Import den Namen in der ASCII-Datei.

Enthält die ASCII-Datei weitere Plots müssen Sie diese als neue Datei abspeichern, bei der dieser Plot an erster Stelle steht. In der oben dargestellten ASCII-Datei würden Sie die 3 Reihen GARTEN löschen und die Datei mit den Datenreihen GARTEN2 danach unter einem neuen Namen abspeichern (siehe Datei "Petrologger2.txt").
