GGU-STRATIG: Penetrologger-Diagramm neu anlegen oder bearbeiten

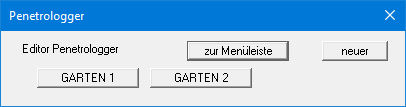

Mit diesem Menüeintrag können Sie Daten, die Sie mit einem Penetrologger der Fa. Eijkelkamp erfasst haben, als Diagramm darstellen lassen. Bei Anwahl dieses Menüeintrages erhalten Sie zunächst eine Dialogbox, in der Sie über den Knopf "neuer" ein neues Penetrologger-Diagramm erstellen können oder durch Klicken auf den entsprechenden Knopf mit der Bezeichnung eines vorhandenen Penetrologger-Diagramms dieses zur Bearbeitung auswählen.

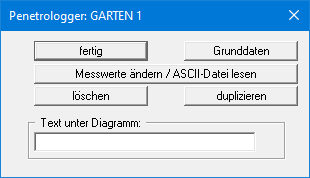

In der Beispieldatei "Bsp_Penetrologger.bop" sind 2 Penetrologger-Diagramme vorhanden. Nach Klicken auf den Knopf "GARTEN 1" erhalten Sie die folgende Editorbox für das ausgewählte Penetrologger-Diagramm:

Folgende Aktionen sind über die Knöpfe der Dialogbox möglich:

• "fertig"
  Sie gelangen zurück zur vorherigen Dialogbox. Ihre Änderungen werden übernommen.

• "Grunddaten"
  Sie können die Grunddaten Ihres Penetrologger-Diagramms bearbeiten (siehe Erläuterungen im Abschnitt “Grunddaten für ein Penetrologger-Diagramm eingeben”).

• "Messwerte ändern / ASCII-Datei lesen"
  Sie erhalten eine weitere Dialogbox, in der Sie die Messwerte für diesen Messpunkt eingeben oder über eine ASCII-Datei einlesen können (siehe Abschnitt “Messwerte eines Penetrologger-Versuchs eingeben).

• "löschen"
  Das ausgewählte Penetrologger-Diagramm kann gelöscht werden.

• "duplizieren"
  Das ausgewählte Penetrologger-Diagramm wird dupliziert. Sie gelangen unmittelbar in die Dialogbox "Grunddaten" des duplizierten Diagramms.

• "Text unter Diagramm:"
  In diesem Feld können Sie einen Text eingeben, der unter dem Penetrologger-Diagramm dargestellt wird. Um im Text einen Zeilenumbruch zu erzeugen, geben Sie ein "#"-Zeichen ein.
