GGU-STRATIG: Verfüllung eines Brunnens eingeben

Zur Eingabe der Verfüllung aktivieren Sie in der allgemeinen Editorbox zunächst den Schalter "Verfüllung darstellen" und klicken anschließend auf den Knopf "Verfüllung".


Sie erhalten die gleiche Editorbox wie für die Eingabe einer Pegelverfüllung am Bohrprofil (siehe Abschnitt 6.8.3). Zusätzlich können Sie aber bei der Brunnenverfüllung für jede Schicht eine unterschiedliche Darstellungsbreite der Verfüllung festlegen. Wenn Sie den Schalter "nach DVGW-Richtlinie" aktiviert haben, werden alle Tiefenangaben auf der linken und die Verfüllungs- und Ausbaubeschreibungen auf der rechten Seite des Brunnenprofils dargestellt.

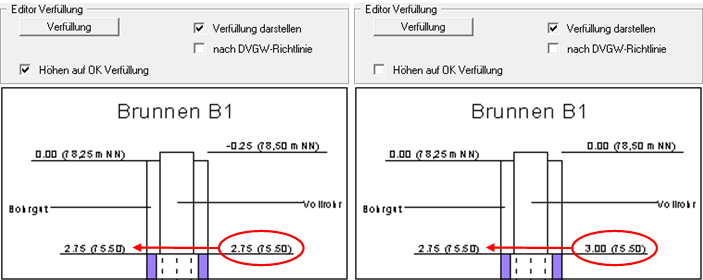

Für die grafische Darstellung des Brunnenausbaus ist es günstig, den Schalter "Höhe auf OK Verfüllung" zu aktivieren. Wenn Sie nicht die Tiefendarstellung der Schichten auf "nur absolute Höhe" eingestellt haben, werden ansonsten die relativen Höhen für Ausbau und Verfüllung auf verschiedene Ansatzhöhen bezogen. Bei der Darstellung stehen dann auf gleicher Höhe unterschiedliche Relativhöhen, wie das folgende Beispiel verdeutlicht:
