GGU-TIME-GRAPH: Art der Isolinien auswählen

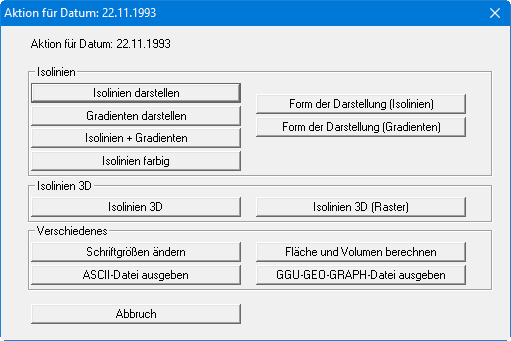

Nach Auswahl des gewünschten Datums erhalten Sie die folgende Dialogbox, in der Sie die Art der gewünschten Isoliniendarstellung wählen, Einstellungen für die Darstellung treffen oder die Messwerte für andere Anwendungen ausgeben können.

Neben den in den folgenden Abschnitten näher erläuterten Aktionsboxen können Sie folgende Aktionen anstarten:

  • "Isolinien + Gradienten"
    Sie können eine kombinierte Darstellung aus Isolinien und Gradienten erreichen. Die Einstellungen zur Darstellung der Isolinien sind im Abschnitt unter Knopf “Form der Darstellung (Isolinien)” erläutert. Die Erläuterungen zur Gradientendarstellung finden Sie im Abschnitt unter Knopf “Form der Darstellung (Gradienten)”.

  • "Schriftgrößen ändern"
    Sie können die Beschriftungsgröße der Achsen usw. festlegen.

  • "Fläche und Volumen berechnen"
    Das Programm berechnet die Fläche und das Volumen, das sich innerhalb des definierten Dreiecksnetzes aus den Messwerten ergibt. Wenn Messwerte kleiner als Null vorhanden sind, dann wird auch ein negatives Volumen berechnet. Bei entsprechender Eingabe von Messwerten (z.B. OK Gelände, Dicke Mutterboden, Lage der Aushubebene) können damit auch Abtrags- und Auftragsvolumina berechnet werden.

  • "ASCII-Datei ausgeben"
    Sie können eine ASCII-Datei von den aktuellen Messwerten erzeugen, die Sie anschließend z.B. mit einer Tabellenkalkulation weiterverarbeiten können. Ausgegeben werden die Koordinaten des Dreiecksnetzes und die dazugehörigen Messwerte.

  • "GGU-GEO-GRAPH Datei ausgeben"
    Sie können eine GGU-GEO-GRAPH-Datei erzeugen, mit der Sie die Messdaten in das Programm GGU-GEO-GRAPH übernehmen können, um diese dort weiter zu bearbeiten.

  • "Abbruch"
    Sie verlassen den Menüeintrag "Isolinien / darstellen".
