GGU-TIME-GRAPH: Datum für Schnittdarstellung auswählen

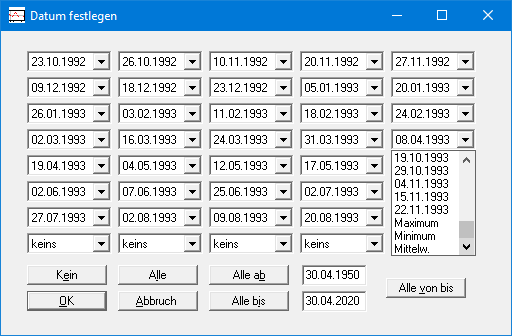

Nach Bestätigung der Schnittführung erscheint in allen Fällen anschließend die folgende Dialogbox, in der Sie festlegen, für welche Datumswerte die zugehörigen Messwerte als Ganglinie in Ihrem späteren Schnitt dargestellt werden sollen. Sie haben die Möglichkeit, bis zu 40 Datumswerte darstellen zu lassen. Zur Festlegung klicken Sie auf die "Pfeil nach unten" -Taste und klicken in der herunterklappenden Liste auf das gewünschte Datum.

Am Ende der Liste können Sie "Maximum", "Minimum" oder "Mittelwert" auswählen. Dabei wird für jeden Messpunkt der gewählte Wert über alle verfügbaren Datumswerte ermittelt. Wenn Sie nur einzelne Messdaten entfernen möchten, stellen Sie im Popupmenü auf “keins”.

Mit den Knöpfen "Kein" und "Alle" schalten Sie die komplette Datumsliste aus oder ein. Wenn Sie z.B. mehrere Daten ausgewählt hatten und möchten anschließend nur ein Datum darstellen lassen, stellen Sie zuerst alle Daten mit "Kein" aus und wählen dann Ihr gewünschtes Datum.

Sie können alternativ alle Daten vor bzw. ab einem bestimmten Datum auswählen. Dazu geben Sie das gewünschte Datum im dazugehörigen Datumsfeld ein und klicken anschließend auf "Alle ab" oder "Alle bis". Sie können die beiden Datumsfelder auch benutzen, um damit ein Anfangs- und Enddatum für einen gewünschten Zeitraum festzulegen. Dazu klicken Sie anschließend auf den Knopf "Alle von bis".

Wenn Sie Ihre Eingaben mit "OK" bestätigen, erhalten Sie eine Dialogbox, in der Sie Einstellungen zur Darstellung des Schnittes eingeben können. Dieselbe Dialogbox erhalten Sie auch, wenn Sie den Menüeintrag "Schnitt / einstellen" anwählen.
