GGU-TIME-GRAPH: Editorbox für gewählten Messpunkt

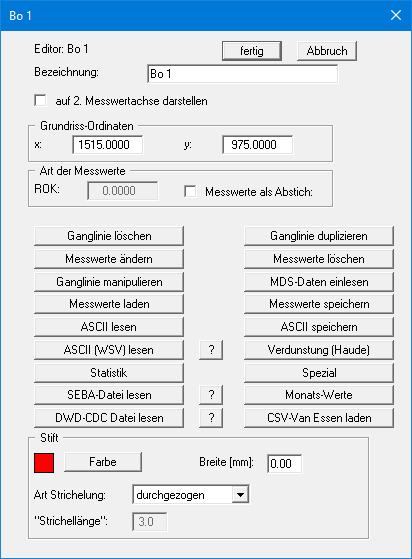

Nach dem Klicken auf "neue" oder auf den Knopf eines vorhandenen Messpunktes (hier “Bo 1”) wird die folgende Dialogbox geöffnet.

Im oberen Bereich dieser Dialogbox können Sie den Messpunktnamen sowie die x- und y-Ordinaten ändern. Wenn Sie diesen Messpunkt in der späteren Gangliniendarstellung in einem zweiten Diagramm darstellen möchten, aktivieren Sie den Schalter "auf 2. Messwertachse darstellen".

Durch Klicken auf den Knopf "fertig" gelangen Sie zurück zur vorherigen Dialogbox, wobei eventuelle Änderungen übernommen werden. Mit dem Knopf "Abbruch" verlassen Sie die Dialogbox, ohne dass Änderungen übernommen werden.

Wenn es sich bei Ihren Messwerten um Grundwasserstände handelt, können Sie den Schalter "Messwerte als Abstich" aktivieren. Im dann aktiven Feld "ROK:" geben Sie die mNHN-Höhe für die Rohroberkante Ihres Brunnens ein. Bei der Eingabe der Messwerte können Sie anschließend einfach die am Lichtlot abgelesenen Grundwasserstände in Metern eingeben. Für die Gangliniendarstellung rechnet das Programm die Grundwasserstände automatisch auf [mNHN] um und stellt diese dar.

Die eingegebenen Messwerte bleiben unverändert. Es erfolgt lediglich eine angepasste Gangliniendarstellung auf dem Bildschirm bzw. auf dem Ausdruck.

Im unteren Bereich "Stift" der Dialogbox legen Sie die Einstellungen für die Gangliniendarstellung des aktuellen Messpunktes fest, wie Farbe, Breite und Art der Strichelung.

Neben den in den nachfolgenden Abschnitten näher erläuterten Aktionsboxen können Sie folgende Aktionen anstarten:

• "Ganglinie löschen"
  Sie können den aktuell angezeigten Messpunkt löschen. Ist mit den vorhandenen Messpunkten ein Dreiecksnetz zur Isoliniendarstellung erstellt worden, wird das Dreiecksnetz ebenfalls gelöscht.

• "Ganglinie duplizieren"
  Sie können den aktuell angezeigten Messpunkt kopieren. Alle vorhandenen Daten werden übernommen. Sie befinden sich anschließend in der Namensbox des mit "Neu" betitelten duplizierten Messpunktes.

• "Messwerte ändern"
  Sie finden die Erläuterungen zu diesem Knopf im entsprechend benannten nachfolgenden Abschnitt.

• "Messwerte löschen"
  Sie können in einer Dialogbox auswählen, ob Sie alle oder jeden zweiten Messwert dieses Punktes löschen möchten.

• "Ganglinie manipulieren"
  Sie finden die Erläuterungen zu diesem Knopf im entsprechend benannten nachfolgenden Abschnitt.

• "MDS-Daten einlesen"
  Messdaten, die mit einem Messdatenerfassungssystem (z.B. MDS-Dosen) gesammelt wurden, können als ".dst"-Datei ins Programm eingeladen und weiter bearbeitet werden.

• "Messwerte laden"
  Sie können Messwerte aus einer im Programm GGU-TIME-GRAPH gespeicherten Messwertdatei (Endung ".gng") laden. Wenn Sie dabei den Knopf "neu" wählen, werden die aktuellen Messwerte gelöscht. Um Messwerte an den aktuellen Datensatz anzuhängen, klicken Sie auf den Knopf "hinzu".

• "Messwerte speichern"
  Die Messwerte des aktuellen Punktes werden in einem speziellen Datenformat in eine Datei mit der Endung ".gng" gespeichert.

• "ASCII lesen"
  Sie finden die Erläuterungen zu diesem Knopf im entsprechend benannten nachfolgenden Abschnitt.

• "ASCII speichern"
  Sie können die Messwerte als ASCII-Datei mit der Endung " .txt" abspeichern, um sie anschließend z.B. mit einem Editor bearbeiten zu können.

• "ASCII (WSV) lesen"
  Sie können Messdaten von http://www.pegelonline.wsv.de/ im ASCII-Format laden und weiterbearbeiten.

• "Verdunstung (Haude)"
  Sie können vom Programm eine Berechnung der Verdunstung nach Haude durchführen lassen. Dazu müssen Sie eine Ganglinie mit den Temperatur-Messwerten und eine Ganglinie mit den Feuchte-Messwerten eingeben oder über eine ASCII-Datei einlesen.
  Für die Verdunstungswerte legen Sie eine neue Ganglinie an. Zur Berechnung der Messwerte weisen Sie den Abfragen die entsprechenden Ganglinien zu. Die Verdunstungswerte werden aus den Temperatur- und Feuchte-Werten berechnet und in Ihre Ganglinie als neue Messwerte übernommen.

• "Statistik"
  Sie finden die Erläuterungen zu diesem Knopf im entsprechend benannten nachfolgenden Abschnitt.

• "Spezial"
  Sie finden die Erläuterungen zu diesem Knopf im entsprechend benannten nachfolgenden Abschnitt.

• "SEBA-Datei lesen"
  Sie können Messdaten, die von den automatischen Erfassungsgeräten der Firma SEBA als ASCII-Datei abgespeichert wurden, ins Programm einladen und weiterbearbeiten.

• "Monatswerte"
  Sie finden die Erläuterungen zu diesem Knopf im entsprechend benannten nachfolgenden Abschnitt.

• "DWD-CDC-Datei lesen"
  Sie können Messdaten vom DWD, die über das Portal https://cdc.dwd.de/portal/ als csv.Datei gespeichert wurden, ins Programm laden und weiterbearbeiten.

• "CSV-Van Essen laden"
  Sie können Messdaten als CSV-Datei aus Diver-Office der Fa. Van Essen ins Programm laden und weiterbearbeiten.
