GGU-TIME-GRAPH: Knopf "Form der Darstellung (Gradienten)"

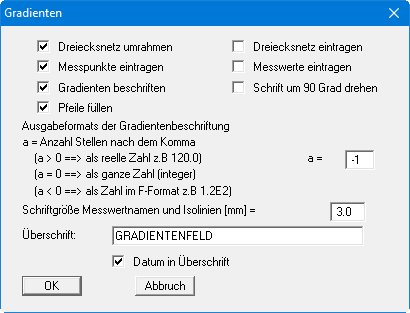

In der dargestellten Dialogbox können Sie Einfluss auf die Form der Darstellung und die Beschriftung der Gradienten nehmen.

  • "Dreiecksnetz umrahmen"
    Es wird eine dünne Linie an der Außenkante des Netzes dargestellt.

  • "Dreiecksnetz eintragen"
    Alle Dreiecke des Netzes werden eingezeichnet.

  • "Messpunkte eintragen"
    Die Punkte und zugehörigen Punktnamen werden dargestellt.

  • "Messwerte eintragen"
    Die Messwerte an den entsprechenden Punkten werden dargestellt.

  • "Gradienten beschriften"
    Die Gradienten werden mit dem Gradientenwert beschriftet.

  • "Schrift um 90 Grad drehen"
    Je nach Ausrichtung der Gradientenpfeile liegt die Beschriftung u. U. über den Pfeilen. Für eine übersichtlichere Darstellung kann es günstig sein, die Beschriftung um 90° zu drehen.

  • "Pfeile füllen"
    Die Pfeilspitzen der Gradienten werden mit der unter dem Menüeintrag "Ansicht / Stifte" für Gradienten angegebenen Farbe gefüllt. Wenn Sie eine andere Farbe möchten, müssen Sie dort die Farbe entsprechend ändern.

  • "Überschrift"
    Sie können hier einen Text eingeben, der in der Allgemeinen Legende dargestellt wird.

  • "Datum in Überschrift"
    Wenn Sie diesen Schalter aktivieren, wird automatisch das ausgewählte Datum für die Isoliniendarstellung hinter einer eingegebenen Überschrift in der Allgemeinen Legende eingefügt.

Sind keine Eintragungen für die Überschrift vorhanden und der Schalter "Datum in
Überschrift" deaktiviert, erfolgt die Darstellung der Allgemeinen Legende nur, wenn dort einer der Schalter für die Darstellung des Dateinamens aktiviert ist (siehe Menüeintrag “Ansicht / Allgemeine Legende”).

Des Weiteren können Sie für die Gradientenbeschriftung die Anzahl der Nachkommastellen und die Schriftgröße festlegen, ebenso wie die Schriftgrößen für die Messpunktbeschriftung.
