GGU-TIME-GRAPH: Knopf "Form der Darstellung (Isolinien)"

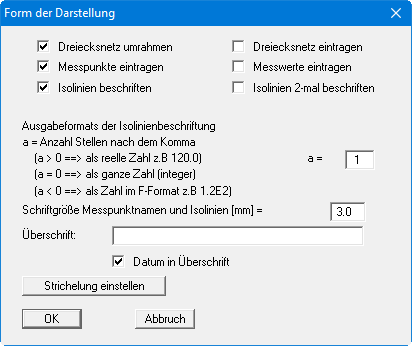

In der dargestellten Dialogbox können Sie Einfluss auf die Form der Darstellung und die Beschriftung der Isolinien nehmen.

• "Dreiecksnetz umrahmen"
  Es wird eine dünne Linie an der Außenkante des Netzes dargestellt.

• "Dreiecksnetz eintragen"
  Alle Dreiecke des Netzes werden eingezeichnet.

• "Messpunkte eintragen"
  Die Punkte und zugehörigen Punktnamen werden dargestellt.

• "Messwerte eintragen"
  Die Messwerte an den entsprechenden Punkten werden dargestellt.

• "Isolinien beschriften"
  Die Isolinien werden beschriftet, der Text wird ungefähr in der Mitte der Isolinien positioniert.

• "Isolinien 2-mal beschriften"
  Die Isolinien werden am Anfang und am Ende beschriftet.

• "Überschrift"
  Sie können hier einen Text eingeben, der in der Allgemeinen Legende dargestellt wird.

• "Datum in Überschrift"
  Wenn Sie diesen Schalter aktivieren, wird automatisch das ausgewählte Datum für die Isoliniendarstellung hinter einer eingegebenen Überschrift in der Allgemeinen Legende eingefügt.

Sind keine Eintragungen für die Überschrift vorhanden und der Schalter "Datum in
Überschrift" deaktiviert, erfolgt die Darstellung der Allgemeinen Legende nur, wenn dort einer der Schalter für die Darstellung des Dateinamens aktiviert ist (siehe Menüeintrag “Ansicht / Allgemeine Legende”).

Des Weiteren können Sie für die Isolinienbeschriftung die Anzahl der Nachkommastellen und die Schriftgröße festlegen, ebenso wie die Schriftgrößen für die Messpunktbeschriftung.

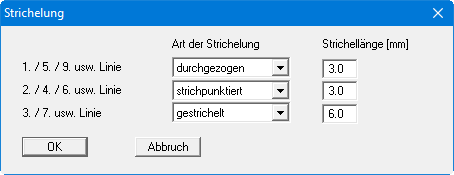

Über den Knopf "Strichelung einstellen" erhalten Sie folgende Dialogbox:

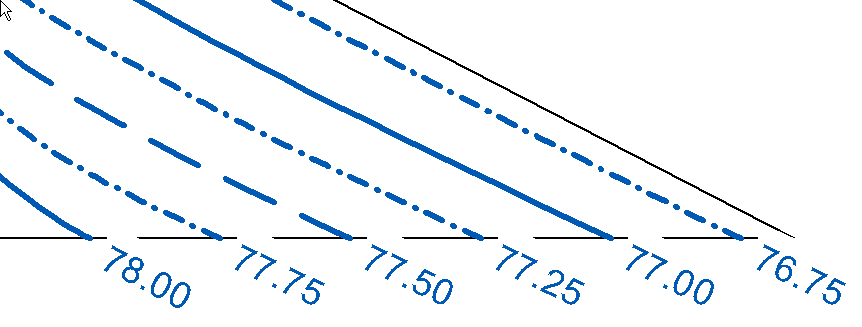

Wenn Sie z.B. sehr weiträumige Grundwasserpläne darstellen möchten, liegt die Beschriftung der Isolinien möglicherweise weit auseinander. Die Einstellungen in der obigen Dialogbox würden bei einem gewählten Abstand der Isolinien von 0,25 m zu der folgenden Isoliniendarstellung führen.
