GGU-TIME-GRAPH: Knopf "Statistik"

Sie erhalten eine Dialogbox für die statistische Auswertung der gespeicherten Messwerte dieses Punktes. Die statistische Auswertung wird für den Datenbereich vorgenommen, der auf der Zeitachse für die Gangliniendarstellung eingestellt ist (nachzusehen im Menüeintrag "Blatt / (Koordinaten) von Hand"). Wird nur ein Teilbereich dargestellt, wird nur dieser Teilbereich bei der Statistik berücksichtigt. In diesem Fall wird jedoch vorab eine Warnbox ausgegeben, die es ermöglicht, auch den gesamten Datenbereich zur Auswertung heranzuziehen.

Eine statistische Auswertung ist umso aussagekräftiger, je mehr Messdaten zur Verfügung stehen. Es ist daher sinnvoll, immer mit dem gesamten Datenbereich zu arbeiten. In den folgenden Dialogboxen wurde die Beispieldatei "Beispiel_02-d_Statistik.gis" verwendet.

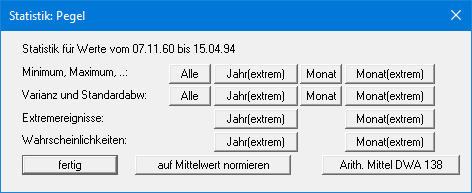

Über eine weitere Dialogbox können nun Minimal- und Maximalwerte, Varianz und Standardabweichung sowie Extremereignisse und Wahrscheinlichkeiten für Jahre oder Monate berechnet werden.

Über den Knopf "auf Mittelwert normieren" können Sie den Mittelwert aller Messwerte ermitteln lassen. Hierzu sollten Sie Ihre Ganglinie im Editor des Messpunktes zunächst duplizieren und anschließend den Mittelwert ermitteln. Der Mittelwert wird auf Null gesetzt, so dass Sie die Abweichungen um den Mittelwert im zeitlichen Verlauf anschaulich erkennen können.

Über den Knopf "Arith. Mittel DWA 138" erhalten Sie die Zusammenstellung der höchsten jährlichen Grundwasserstände gemäß der Auswertung nach Arbeitsblatt DWA-A 138. Sie können diese Werte über die Windows-Zwischenablage z.B. in einen Text übernehmen.

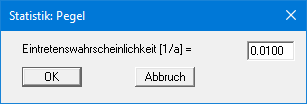

Wenn Sie in der obigen Dialogbox den Knopf "Monat(extrem)" in der Zeile "Extremereignisse" anwählen, müssen Sie zunächst noch der Jährlichkeit eingeben, die berechnet werden soll.

Die Angabe in der obigen Dialogbox bedeutet z.B. eine Jährlichkeit von "einmal in 100 Jahren". Danach werden die Werte berechnet und dargestellt.

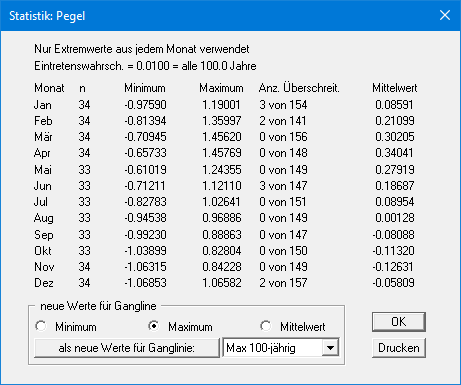

Der Knopf "Drucken" ermöglicht die Ausgabe der Daten auf einem Drucker oder alternativ auch in eine Datei. Die Datumswerte werden dann jeweils auf den 15. eines Monats positioniert. Sie werden für den gesamten Messzeitraum jeweils neu ausgegeben.

Die Ergebnisse für "Minimum", "Maximum" oder "Mittelwert" können über den Knopf "als neue Werte für Ganglinie" direkt einer Ganglinie, die Sie über das Auswahlfeld neben dem Knopf vorgeben, zugeordnet werden.

Da im Auswahlfeld nur vorhandene Ganglinien aufgeführt sind, müssen Sie zuvor die gewünschte Ganglinie über den Menüeintrag "Ganglinien / Editor 1" Knopf "neue" angelegt haben.

Auf diese Art und Weise wurden in der Datei "Beispiel_02-d_Statistik.gis" die Ganglinien für "Mittel", "Max 100-jährig" und "Min 100-jährig" aus der Ganglinie des Pegels berechnet.
