GGU-TIME-GRAPH: Menüeintrag "ASCII-Daten lesen"

Wenn die Koordinaten von Messpunkten und die entsprechenden Messwerte in Form einer ASCII-Datei vorliegen, können diese Daten über diesen Menüeintrag eingelesen werden. Dabei haben Sie die Möglichkeit, die Daten "neu" einzulesen (die aktuell geladenen bzw. eingegebenen Daten werden gelöscht) oder zu den aktuellen Daten hinzuzufügen.

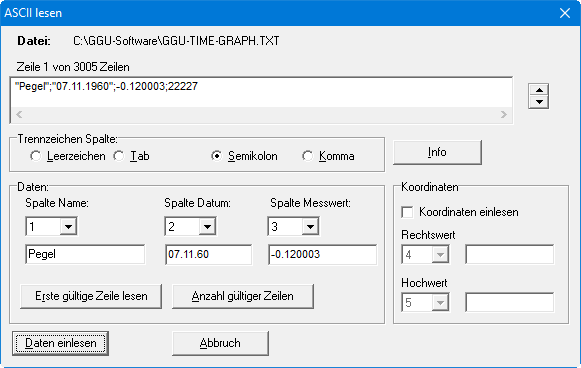

Nach Anwahl der ASCII-Datei erhalten Sie die folgende Dialogbox:

Oben wird die aktuelle Zeile der ASCII-Datei angezeigt. Mit den Pfeilen am rechten Rand bewegen Sie sich durch die Datei. In "Spalte Name:", "Spalte Datum:" und "Spalte Messwert:" geben Sie die Spaltennummer an, in der sich die entsprechenden Angaben befinden. Mit dem Schalter "Koordinaten einlesen" kann eingestellt werden, ob auch Hoch- und Rechtswerte eingelesen werden sollen.

Falls alle Angaben richtig sind, erscheinen in den entsprechenden Dialogboxen die Ergebnisse für die aktuelle Zeile. Anderenfalls erscheint "Fehler". Verändern Sie gegebenenfalls das Trennzeichen für die Spalte.

Enthält die Datei neben gültigen auch ungültige Zeilen, werden diese beim späteren Einlesen einfach überlesen. Nach Anwahl des Knopfes "Daten einlesen" und erfolgter Durchführung erhalten Sie eine Infobox mit der Anzahl der eingelesenen Messwerte und Zeichenketten. Die Daten können jetzt von Ihnen weiter bearbeitet oder ausgewertet werden.

Das Programm entscheidet an Hand des Messpunktnamens über die Zuordnung der Messwerte. Wenn z.B. vor dem Einlesen der ASCII-Daten bereits Daten eingegeben worden sind und in den ASCII-Daten gültige Zeilen mit einem Messpunktnamen vorliegen, der bereits vorhanden ist, werden die entsprechenden Daten diesem Messpunkt zugeordnet, d.h. an den vorhandenen Datensatz angehängt.

Wenn Sie Hoch- und Rechtswerte einlesen und fälschlicherweise in den ASCII-Daten für den gleichen Messpunkt in verschiedenen Zeilen unterschiedliche Angaben vorliegen, wird der letzte gültige Wert gelesen.

Die Daten zu einem Messpunkt müssen in der ASCII-Datei nicht zwangsläufig in aufeinander folgenden Zeilen stehen. Die Uhrzeit wird für alle gelesenen Werte auf "0:00" gesetzt.

Wenn Sie ASCII-Daten nur für einen einzelnen Messpunkt einlesen wollen, lesen Sie bitte den Abschnitt unter dem Menüeintrag “Ganglinien / Editor 1” Knopf “ASCII lesen”.
