GGU-TIME-GRAPH: Menüeintrag "Blattformat"

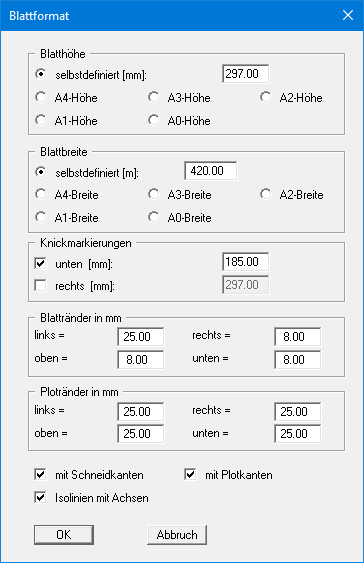

Sie erhalten eine Dialogbox, in der Sie das Blattformat einstellen können.

In den Bereichen "Blatthöhe" und "Blattbreite" können Sie die gewünschten Blattformate direkt durch Anklicken auswählen oder einen selbst definierten Wert eingeben. Voreingestellt ist ein DIN A3-Blatt. Das Programm zeichnet automatisch um das Ausgabeblatt dünne Schneidkanten, die beim Ausdruck auf Plottern mit Rollenmedien benötigt werden. Die Schneidkanten können durch Ausstellen des Schalters "mit Schneidkanten" ausgeblendet werden. Im Bereich "Knickmarkierungen" können Sie eine Darstellung für den rechten und unteren Blattrand aktivieren.

Mit den "Blatträndern" legen Sie die Lage eines dick ausgezogenen Rahmens als Abstand von den Schneidkanten fest. Dieser Rahmen umschließt Ihre spätere Anlage. Sie können diesen Rahmen ausblenden, wenn Sie den Schalter "mit Blatträndern" deaktivieren. Mit den "Ploträndern" definieren Sie einen festen Abstand von den Blatträndern zum eigentlichen Zeichenbereich, in dem die grafische Auswertung Ihrer Eingaben dargestellt wird. Wenn Sie den Knopf "Isolinien mit Achsen" deaktivieren, wird bei einer Isoliniendarstellung die x- und y-Achsenbeschriftung ausgeblendet.
