GGU-TRENCH: Menüeintrag "berechnen"
Sie erhalten die folgende Dialogbox, in der Sie Einstellungen zur Art der Berechnung festlegen können:
"Berechnung mit Ruhedruck vor Leitwand"
Bei aktiviertem Schalter wird der Leitwand mit Ruhedruck gerechnet. Wenn der Schalter nicht aktiviert ist, wird hier die Kraft aus der Suspension angesetzt."Ruhedruck vor Leitwand mit Flächenlast"
Bei Aktivierung dieses Schalters wird eine eventuell vorhandene Flächenlast in die Ruhedruckberechnung einbezogen."Ruhedruck vor Leitwand mit Streckenlasten"
Bei Aktivierung dieses Schalters wird eine eventuell vorhandene Streckenlast in die Ruhedruckberechnung einbezogen.
Wenn Sie den Schalter für die Streckenlasten aktivieren, jedoch bei der Eingabe der Streckenlasten den Faktor für den Seitendruck mit 0,0 eingegeben haben, ist der Schalter ohne Wirkung. Sie erhalten dann vor dem Start der Berechnung einen entsprechenden Hinweis. |
|---|
"Teilsicherheit Kohäsion"
Hier geben Sie die Teilsicherheit für die Kohäsion ein. Gemäß alter DIN 4126 (9.1.4.1) bzw. DIN 4126:2013 (6.4.3) darf die Kohäsion nur mit der reduzierten Größe
red c = cal c / eta(c)
angesetzt werden, wobei für eta(c) ein Wert von 1,5 genannt wird.
Bei großem Sicherheitsbedürfnis kann die Kohäsion im Bereich der Gleitfläche und der Flanken weiter reduziert werden. Geben Sie dann hinter "Faktor Kohäsion Gleitfläche" bzw. "Faktor Kohäsion Flanken" einen Wert < 1.0 vor. |
|---|
"Faktor Kohäsion Gleitfläche"
Sie können einen Faktor < 1.0 zur weiteren Abminderung der Kohäsionswerte eingeben."Faktor Kohäsion Flanken"
Sie können einen Faktor < 1.0 zur weiteren Abminderung der Kohäsionswerte eingeben."Bruchfugen beim Berechnen darstellen"
Wenn Sie den Schalter aktivieren, werden die aktuell berechneten Bruchfugen während des Rechenlaufs auf dem Bildschirm dargestellt, was etwas unterhaltsamer ist, allerdings auch Rechenzeit kostet."OK"
Nach Anklicken des Knopfes erhalten Sie eine Hinweisbox, die Sie über Ihre Einstellungen informiert. Diese Hinweise können Sie deaktivieren. Anschließend wird das System berechnet.

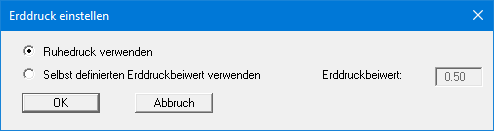

Starten Sie die Berechnung durch Verlassen der Dialogbox mit "OK". Sie erhalten zunächst eine weitere Dialogbox, in der Sie auf eine Berechnung mit selbst definiertem Erddruckbeiwert umstellen können.
Nach Abschluss der Berechnung erhalten Sie eine Infobox mit den wesentlichen Berechnungsergebnissen. Nach Verlassen der Infobox werden die detaillierten Berechnungsergebnisse grafisch und in Form einer Legende auf dem Bildschirm dargestellt. Eine noch detailliertere Form der Berechnungsergebnisse erhalten Sie unter dem Menüeintrag "Datei / Protokoll ausgeben".
