GGU-TRENCH: Menüeintrag "Böden"

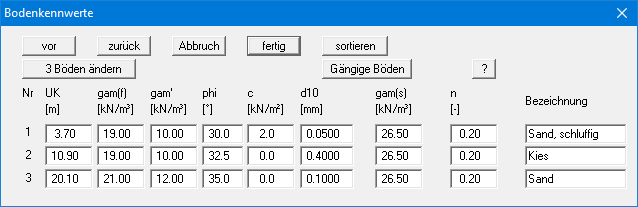

Durch diesen Menüeintrag wird die Schichtung der anstehenden Böden beschrieben. Ein eventuell vorhandener Grundwasserstand muss nicht als Schichtgrenze eingefügt werden, das erledigt das Programm automatisch. Es erscheint die folgende Dialogbox:
Durch Anklicken des Feldes "x Böden ändern" erscheint eine weitere Dialogbox, in der die Anzahl der Böden eingegeben werden kann. Bei einer Bodenanzahl von mehr als acht kann mit Hilfe der Felder "vor" bzw. "zurück" in der Bodentabelle geblättert werden.
Über den Knopf "Gängige Böden" können Sie die Bodenkennwerte für viele gängige Böden ganz einfach aus einer Datenbank auswählen oder Zwischenwerte daraus ermitteln lassen. In der Dialogbox, die Sie darüber erhalten, können Sie auch eigene Werte einpflegen (Knöpfe "Tabelle bearbeiten"/"x Böden ändern"). Wenn Sie Änderungen vorgenommen haben, speichern Sie diese in die Datei "Soils.gng_ggu" auf Programmebene, damit Ihre geänderte Datenbank-Datei beim Programmstart mit geladen wird. Sie können Ihre einmal angepasste Datei auch in anderen GGU-Programmen mit der Funktion "Gängige Böden" nutzen, wenn Sie die Datei in die entsprechenden Programmordner kopieren.
Die den Böden entsprechenden Kennwerte werden in die entsprechenden Eingabefelder eingetragen. Dabei versteht man unter:
UK = Unterkante der jeweiligen Schicht [m]
gam(f) = Wichte des feuchten Bodens [kN/m³]
gam' = Wichte des Bodens unter Auftrieb [kN/m³]
phi = Reibungswinke des Bodens [°]
c = Kohäsion des Bodens [kN/m²]
d10 = Korngröße des Bodens bei 10 % Massenanteil [m]
gam(s) = Kornwichte des Bodens
n = Porenraum des Bodens
Mit dem Knopf "sortieren" werden die Böden nach den Tiefen sortiert. Das geschieht automatisch immer nach Verlassen der Dialogbox. Sie können diese Funktion auch nutzen, um einen Boden aus der Tabelle zu eliminieren. Geben Sie dem zu eliminierenden Boden einfach eine große Schichttiefe, wählen Sie dann den Knopf "sortieren". Der entsprechende Boden ist nun der letzte Boden in der Tabelle und kann durch Reduktion der Anzahl der Böden gelöscht werden.
