GGU-TRENCH: Menüeintrag Einstellung "Graphik"

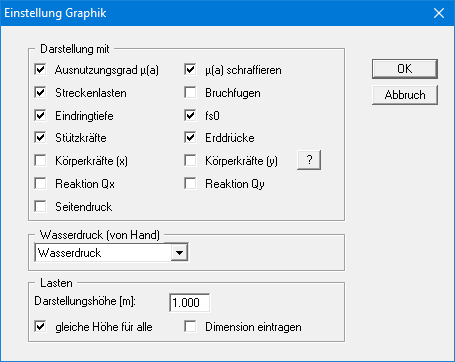

Die Bildschirmgrafik besteht unter anderem aus mehreren Diagrammen, die tiefenorientiert die Ergebnisse beinhalten. Welche Größen dargestellt werden, können Sie in der Dialogbox dieses Menüeintrages festlegen.

Je nach gewähltem Nachweiskonzept wird die "Sicherheit eta(a)" oder der "Ausnutzungsgrad µ(a)" dargestellt und ggf. schraffiert. Mit Körperkräften sind die Lasten aus Streckenlasten, Bodeneigengewicht, Reibungskräfte infolge Kohäsion und Reibungswinkel auf den beiden Flanken und die Kohäsionskraft an der Stirnseite gemeint. Die Reaktionskraft Q ist die Kraft infolge Reibungswinkel an der Stirnseite. Der Seitendruck wird ohne Anteil aus eventuell vorhandenen Streckenlasten mit einem Faktor für den Seitendruck > 0,0 dargestellt.

Wenn Sie mit einem selbst definierten Wasserdruck gerechnet haben, wird in der Bildschirmgrafik ein Diagramm mit der Wasserdruckverteilung dargestellt. Sie haben über die Auswahlbox auch die Möglichkeit, statt des Wasserdruckes das Potential oder den Gradienten darstellen zu lassen.

Streckenlasten und die Flächenlast werden in der Grafik in der Höhe dargestellt, die Sie hinter "Darstellungshöhe (Lasten)" angeben. Wenn Sie den Schalter "gleiche Höhe für alle" deaktivieren, wird die größte Last mit dem eingegebenen Wert dargestellt und die anderen größenabhängig verkleinert. Sie können auch die Darstellung der Dimension über den Schalter "Dimension eintragen" aktivieren.
