GGU-TRENCH: Menüeintrag "Streckenlasten"

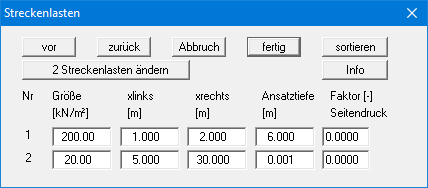

Sie erhalten die folgende Dialogbox:

Durch Anklicken des Feldes "x Streckenlasten ändern" erscheint eine weitere Dialogbox, in der die Anzahl der Streckenlasten (max. 20) eingegeben werden kann. Bei einer Eingabe von mehr als acht Streckenlasten kann durch Anklicken der Felder "vor" bzw. "zurück" innerhalb der Streckenlastentabelle geblättert werden.

Die der jeweiligen Streckenlast zugehörigen Werte werden in die dafür vorgesehenen Felder der Dialogbox eingegeben. Dabei versteht man unter:

Größe = die Größe der Streckenlast [kN/m²]
xlinks = Abstand der linken Streckenlastbegrenzung von der Schlitzwand [m]
xrechts = Abstand der rechten Streckenlastbegrenzung von der Schlitzwand [m]
Ansatztiefe = Tiefe in der die Streckenlast angreift [m], von OK Schlitzwand
Faktor Seitendruck = Anteil, den die Streckenlast zur Erhöhung des Seitendrucks beiträgt (0.0 => kein Anteil)

Mit dem Knopf "sortieren" werden die Streckenlasten nach den Ansatztiefen sortiert.

Sie können diese Funktion auch nutzen, um eine Streckenlast aus der Tabelle zu eliminieren.

Geben Sie der zu eliminierenden Streckenlast eine große Ansatztiefe, wählen Sie dann den Knopf "sortieren". Die entsprechende Streckenlast ist nun die letzte Streckenlast in der Tabelle und wird durch Reduktion der Anzahl der Streckenlasten gelöscht.

Falls Streckenlasten einen Faktor für den Seitendruck > 0,0 besitzen, wird bei diesen Streckenlasten in der Systemgrafik hinter der Größe der Streckenlast der entsprechende Wert in Klammern dargestellt.
