GGU-TRIAXIAL: Dialogbox zur Bearbeitung der Grunddaten

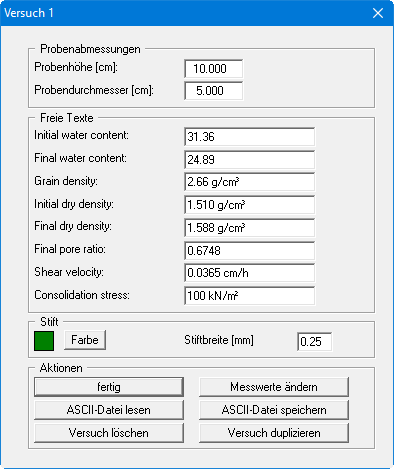

Nach dem Klicken auf "neuer" oder auf den Knopf eines vorhandenen Versuches wird eine Dialogbox geöffnet, in der Sie die Grunddaten des Versuchs eingeben bzw. ändern können.

In den oberen Eingabefeldern tragen Sie die Grundwerte des Dreiaxialversuchs ein. Die Texte der Eingabefelder können Sie über den Menüeintrag "Formblatt / Texte" Knopf "Einzelversuch" anpassen oder diese Eingabefelder auch komplett ausblenden (siehe Abschnitt 5.4.3).

Folgende weitere Aktionen können Sie durchführen:

"fertig":
Sie gelangen zurück in die vorhergehende Dialogbox. Alle eingegebenen Werte werden übernommen.

"Messwerte ändern"
Die Dialogbox, die Sie zur Eingabe bzw. Änderung der Versuchsdaten erhalten, wird im folgenden Abschnitt 5.2.2.3 näher erläutert.

"ASCII-Datei lesen":
Sie können Messwerte über eine Datei im Standard-ASCII-Format einlesen. Des Weiteren ist der Import von ASCII-Daten in den Dateiformaten der Gerätehersteller Fa. Wüest und Fa. Wille möglich.

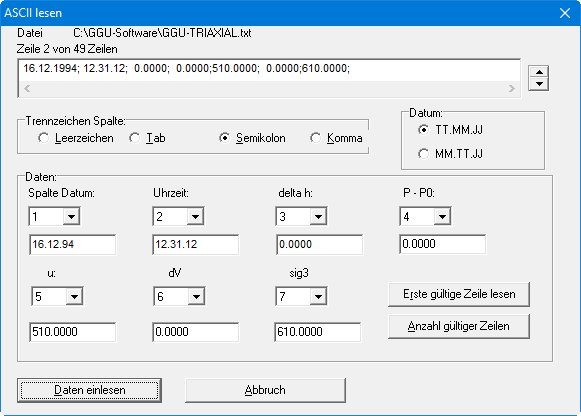

Beim Import einer Standard-ASCII-Datei über den Knopf "Normale" erhalten Sie folgende Dialogbox:

Oben wird die aktuelle Zeile der ASCII-Datei angezeigt. Mit den Pfeilen am rechten Rand bewegen Sie sich durch die Datei. Stellen Sie unter "Spalte Datum", usw. die Spalte ein, in der sich der Messwert befindet. Ist ein bestimmter Messwert nicht vorhanden, geben Sie eine "0" als Spaltennummer an. Falls alle Angaben richtig sind, erscheint in der Box unter den Spalten das Ergebnis für diese Zeile. Anderenfalls erscheint "Fehler". Verändern Sie dann gegebenenfalls das Trennzeichen für die Spalte oder das "Datumsformat". Enthält die Datei neben gültigen auch ungültige Zeilen, werden diese bei späterem Einlesen einfach überlesen. Zum Schluss wählen Sie den Knopf "Daten einlesen". Danach können Sie den Versuch weiter bearbeiten und auswerten. Die Nummern der Spalten werden im Dokument für jeden Einzelversuch getrennt abgespeichert. Sie werden auch in der Datei mit den Einstellungen GGU-TRIAXIAL.alg abgespeichert. Für einen neuen Versuch müssen die Spaltennummern nicht mehr eingestellt werden, wenn Sie entweder einen bestehenden Versuch laden und dann überarbeiten oder die Einstellungen aus der Einstellungs-Datei laden.

"ASCII-Datei speichern"
Sie können Ihre Versuchsdaten in eine ASCII-Datei ausgeben, um sie mit anderen Programmen bearbeiten zu können. Dazu geben Sie das gewünschte Trennzeichen für die Spaltentrennung in einer Dialogbox vor.

"Versuch löschen"
Der aktuell angezeigte Einzelversuch wird gelöscht.

"Versuch duplizieren"
Der aktuell angezeigte Einzelversuch wird dupliziert. Dabei werden alle Eingaben übernommen und Sie gelangen automatisch in die Dialogbox des neu erzeugten Versuchs.
