GGU-UNDERPIN: Beispielsystem

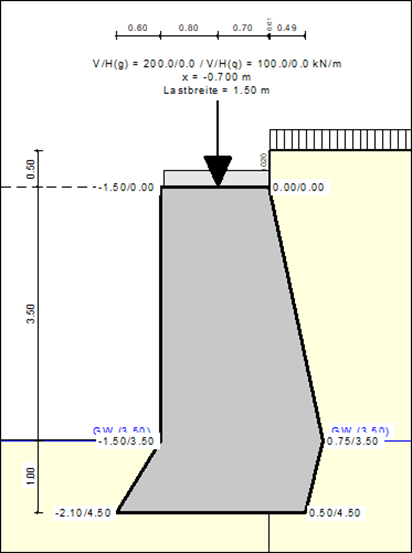

Da das Lesen von Handbüchern aus eigener Erfahrung lästig ist, folgt eine Kurzbeschreibung der wesentlichen Programmfunktionen. Sie sind nach dem Studium dieses Abschnitts nach kurzer Zeit in der Lage, eine Berechnung durchzuführen. Feinheiten des Programms können Sie dann den weiteren Kapiteln entnehmen. Folgendes System soll berechnet werden:

Der Grundwasserstand liegt auf Höhe der Baugrubensohle. Am Wandkopf sind eine ständige Vertikallast von 200 kN/m und eine veränderliche Vertikallast von 100 kN/m vorhanden. Die Lasteintragung erfolgt auf einer Breite von 1,5 m. Die Wichte des unbewehrten Betons beträgt 23 kN/m³. Hinter dem Wandkopf steigt das Gelände um 0,50 m an. Auf dem Gelände wirkt eine Flächenlast von 5 kN/m².
