GGU-UNDERPIN: Menüeintrag "Lasten (zweiseitig)"

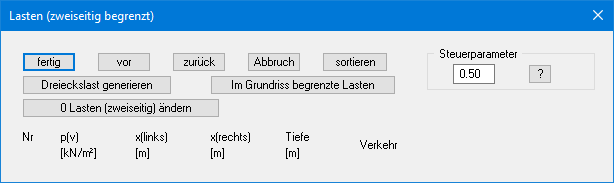

Über diesen Menüeintrag definieren Sie zweiseitig begrenzte Lasten. Es erfolgt zunächst die Abfrage, ob Sie Lasten auf der Aktiv- oder Passivseite eingeben möchten. Für die Eingabe auf der Aktivseite erhalten Sie die folgende Dialogbox:


Mit dem Knopf "x Lasten (zweiseitig) ändern" können Sie die Anzahl der Lasten verändern. Geben Sie anschließend die Größe der Last, die Ordinaten und die Tiefe in m unter OK Wandkopf oder als absolute Höhe ein.

Zweiseitig begrenzte Lasten setzen sich aus 2 einseitig begrenzten Lasten mit umgekehrten Vorzeichen zusammen. Ob der lineare Anteil des resultierenden Erddrucks (s. Abbildung 10 in Abschnitt 7.10) bei der einseitigen Last mit negativem Vorzeichen in voller Größe angesetzt werden darf, ist nicht abschließend geklärt. Mit dem Steuerparameter kann hier eingegriffen werden:

  • Steuerparameter = 0.0 kein linearer Anteil

  • Steuerparameter = 1.0 linearer Anteil in voller Größe

Die Eingabe zweiseitig begrenzter Lasten auf der Passivseite erfolgt analog, nur der Schalter "Verkehr" ist dafür nicht verfügbar. Bei einseitig begrenzten Lasten auf der Passivseite gibt es keinen linearen Anteil, so dass ein Steuerparameter nicht erforderlich ist.
