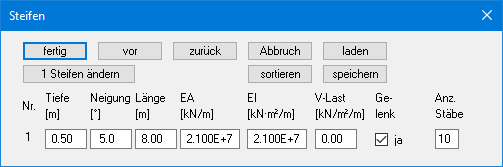

Unter diesem Menüpunkt werden Steifen definiert.
Folgende Eingabegrößen sind erforderlich:
-
Tiefe [m] = Lage des Steifenkopfes
-
Neigung [°] der Steife
-
Länge [m] der Steife
-
EA [kN/m] = Dehnsteifigkeit der Steife
-
EI [kN·m²/m] = Biegesteifigkeit der Steife
-
V-Last [kN/m²/m] = Vertikale Belastung der Steife
-
Gelenk
Mit diesem Schalter legen Sie fest, ob die Steife gelenkig oder starr mit der Wand verbunden ist. -
Anzahl Stäbe
Wenn Sie eine Vertikalbelastung der Steife definiert haben, erhalten Sie auch die Momentenverteilung der Steife. Das funktioniert naturgemäß allerdings nur, wenn die Steife in mehrere Teilstäbe (Finite Elemente, siehe “Theoretische Grundlagen: Statisches System”) unterteilt wird. Maximal können 20 Teilstäbe eingestellt werden.
