GGU-UNDERPIN: Schritt 3: Belastung des Unterfangungskörpers definieren

Wählen Sie aus dem Menütitel "Editor 1" den Menüeintrag "Körper (allgemein)".

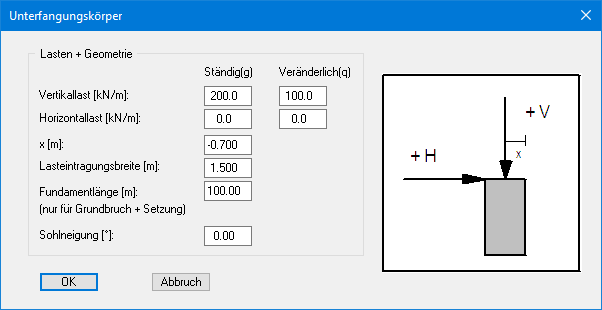

In der Dialogbox definieren Sie "Vertikallast" und "Horizontallast" als Ständige Lasten am Wandkopf. Mit "x(Last)" definieren Sie die Stellung der Vertikallast vom rechten oberen Rand des Unterfangungskörpers. Die "Lasteintragungsbreite" ist für den inneren Nachweis nach EC 2 notwendig (siehe "Theoretische Grundlagen / Nachweis unbewehrter Beton"). Definieren Sie hier den entsprechenden Wert.

Mit der "Fundamentlänge" definieren Sie die Länge des Unterfangungskörpers. Dieser Wert wird nur im Rahmen der Grundbruch- und Setzungsberechnungen verwendet. Des Weiteren können Sie eine eventuelle "Sohlneigung" des Unterfangungskörpers definieren (siehe auch "Theoretische Grundlagen: Sohlneigung").

Für das Beispiel geben Sie die Werte der obigen Dialogbox ein.
