GGU-UNDERPIN: Schritt 4: Geometrie des Unterfangungskörpers definieren

Wählen Sie den Menüeintrag "Editor 1 / Körper (Geometrie)".

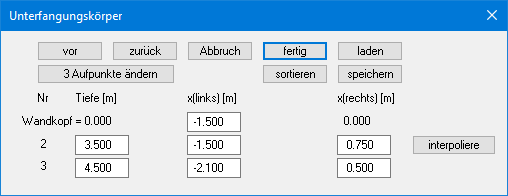

Verändern Sie die Anzahl der Aufpunkte des Körpers auf 3 und geben Sie die Werte der Dialogbox ein. Die Tiefenangaben beziehen sich auf OK Wandkopf. Für jede Tiefe müssen Sie zwei Koordinaten (linker und rechter Wandpunkt) eingeben (siehe auch "Theoretische Grundlagen: Unterfangungskörper").

Nach Verlassen der Box drücken Sie die Funktionstaste [F9], um eine optimierte Grafikdarstellung zu bekommen.
