GGU-UNDERPIN: Unterfangungskörper

Die Definition des Unterfangungskörpers erfolgt in horizontalen Schnitten mit der Angabe von jeweils drei Zahlenwerten:

  • Tiefe des Schnittes unter Wandkopf

  • zugehöriger linker und rechter Punkt der Wand in diesem Schnitt

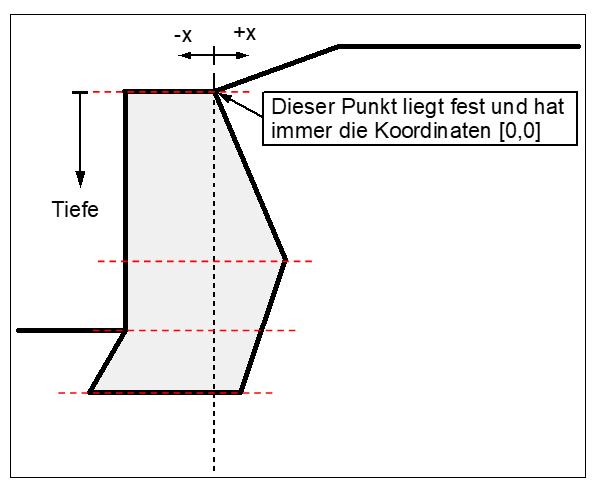

Um den Unterfangungskörper der Abbildung zu definieren, müssen Sie in vier horizontalen Schnitten die Tiefen und die beiden zugehörigen x-Werte angeben. Zusätzlich können Sie eine Sohlneigung vorgeben (siehe “Theoretische Grundlagen: Sohlneigung”).
