GGU-UPLIFT: Menüeintrag "Böden"

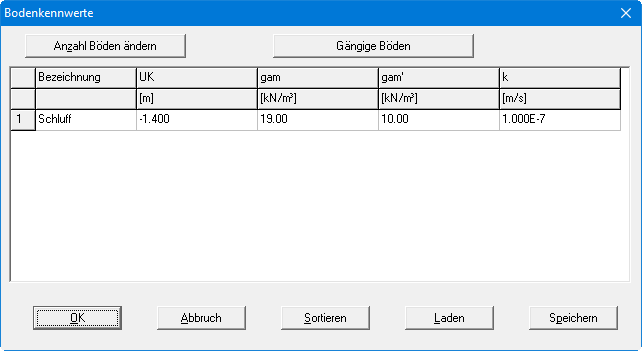

Beim Verfahren nach Aulbach/Ziegler ist dieser Menüeintrag nicht sichtbar, da das Verfahren nur bei homogenen Untergrundverhältnissen angewendet werden kann. Für die "klassische" Berechnung definieren Sie in der folgenden Dialogbox die Bodenkennwerte Ihres Systems:

  • Unterkante Schicht [m]

  • Wichte des feuchten Bodens image-20240810-102836.png[kN/m³]

  • Wichte des Bodens unter Auftrieb image-20240810-102843.png' [kN/m³]

  • Durchlässigkeit k [m/s]

Über den Knopf "Gängige Böden" können Sie die Bodenkennwerte für viele gängige Böden ganz einfach aus einer Datenbank auswählen oder Zwischenwerte daraus ermitteln lassen. In der Dialogbox, die Sie darüber erhalten, können Sie auch eigene Werte einpflegen (Knöpfe "Tabelle bearbeiten"/"x Böden ändern"). Wenn Sie Änderungen vorgenommen haben, speichern Sie diese in die Datei "Soils.gng_ggu" auf Programmebene, damit Ihre geänderte Datenbank-Datei beim Programmstart mit geladen wird. Sie können Ihre einmal angepasste Datei auch in anderen GGU-Programmen mit der Funktion "Gängige Böden" nutzen, wenn Sie die Datei in die entsprechenden Programmordner kopieren.

Wenn Sie einen Bodenaufbau mit weniger oder mehr Schichten darstellen möchten, können Sie über den Knopf "Anzahl Böden ändern" die benötigte Anzahl Schichten definieren (siehe
"Beispiel 1: Böden eingeben").
