GGU-UPLIFT: Neuen Datensatz erzeugen (Bsp. 1)

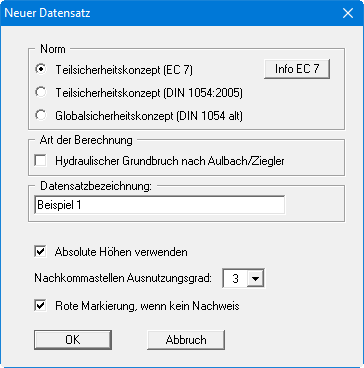

Wenn Sie das Programm neu starten, erhalten Sie direkt die Dialogbox des Menüeintrages "Datei / Neu". Sie können hier, wenn gewünscht, eine Datensatzbezeichnung eingeben, die später in der Allgemeinen Legende auf dem Bildschirm eingetragen wird.

Wenn der Schalter "Absolute Höhen verwenden" aktiviert ist (Grundeinstellung des Programms), erfolgt die Höheneingabe der Bodenschichten und des Grundwasssers in absoluten Koordinaten (z.B. in mNHN). Ansonsten entspricht "OK System" 0,0 m und alle Tiefenangaben sind nach unten positv.

Nach Klicken auf den Knopf "OK" werden auf dem Bildschirm ein Systemschnitt, die Allgemeine Legende und die Legende für die Bodenkennwerte mit den Startwerten des Programms dargestellt.

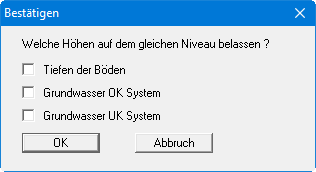

Geben Sie nun über den Menüeintrag "Bearbeiten / OK System" die Baugrubensohle als Oberkante des Systems mit 65,00 mNHN ein. Nach Klicken auf "OK" erhalten Sie zunächst eine Abfrage, wie die vorhandenen Höhenangaben für Bodenschichten und Grundwasser behandelt werden sollen. Deaktivieren Sie alle Schalter und verlassen Sie die Dialogbox mit "OK".
