GGU-VIBRATION: Schlagramme (Dieselbär)

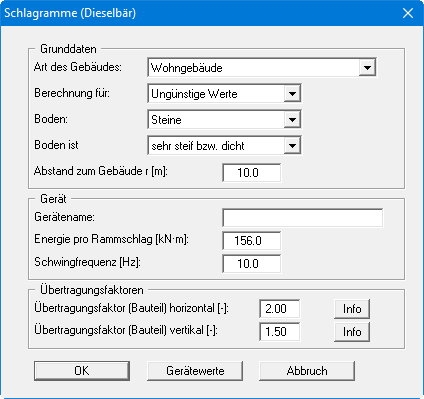

Für eine Schlagramme (Dieselbär) erhalten Sie unter "Bearbeiten / Systemdaten" folgende Dialogbox:
Die Eingaben entsprechen der Eingabe bei Vibrationsrammen.
Unter "Boden" geben Sie die vorherrschende Bodenart ein. Es werden drei Bodenarten unterschieden:
Bindige Böden
Kiese, Sande
Steine
Die Eingabe ist wichtig für die Berechnung der resultierenden Bodenschwingbeschleunigung
aBoden,R gemäß Gleichung 9.1 und Tabelle 9.2 in Heft 61. Mit der resultierenden Bodenschwingbeschleunigung aBoden,R kann die Gefahr von Gebäudesetzungen beurteilt werden. Der zulässige Wert beträgt auch bei sackungsempfindlichen Böden
aBoden,R 1/3 · g = 3300 mm/s² = 3,3 m/s²
Bei Überschreitung erfolgt eine Warnmeldung durch das Programm.
Bei der Berechnung der resultierenden Bodenschwingbeschleunigung aBoden,R wird gemäß Tabelle 9.2 unterschieden zwischen "weichen bzw. lockeren Böden" und "sehr steifen bzw. dichten Böden". Diese Einstellung können Sie unter "Boden ist" eingeben.
Im Bereich "Gerät" sind anstelle von Leistung und Frequenz die Energie pro Rammschlag [kN·m] und die Schwingfrequenz [Hz] bzw. [1/s] einzugeben. Die Eingabe der Schwingfrequenz ist nur für die Bestimmung der zulässigen Werte gemäß Tabelle 7.1 in Heft 61 erforderlich. Resonanzfrequenzen sind bei Schlagrammungen nicht zu erwarten.
Die Gerätewerte können auch hier über den gleichnamigen Knopf aus einer Liste handelsüblicher Geräte ausgewählt und übernommen werden. Die Auswahl der Geräte und die Bearbeitung der Geräteliste ist gesondert im Abschnitt 6.2.3.8 beschrieben.
