GGU_SLAB: Schritt 3: Steifemodulprofilnetz definieren (Beispiel 3)

Wählen Sie nun den Menüeintrag "Schritt 3: Steifemodulprofilnetz definieren (Beispiel 3)" (nicht im Menütitel "FE-Netz" !!!!!) und klicken Sie nacheinander vier Punkte an, die etwa bei

• Steifemodulprofil 1 bei x = -1 und y = -1

• Steifemodulprofil 2 bei x = -1 und y = +4

• Steifemodulprofil 3 bei x = +11 und y = 2

• Steifemodulprofil 4 bei x = +11 und y = 7

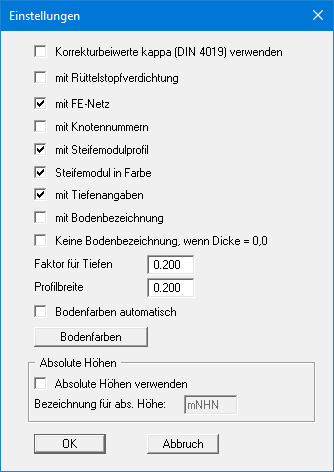

liegen sollten. Mit diesen Koordinaten ist sichergestellt, dass alle Knoten der Platte erfasst werden. Sie können über den Menüeintrag "Blatt / Koordinaten neu berechnen" oder am einfachsten über die Funktionstaste [F9] eine bildschirmfüllende Darstellung erreichen, wenn die gewünschten Punkte außerhalb der Darstellung liegen. Parallel zur Eingabe mit der Maus werden die Bohrpunkte (Steifemodulprofile) dargestellt. Die Profile wirken etwas klobig im Verhältnis zur Platte. Korrigieren Sie, wenn gewünscht, die Optik, indem Sie den Menüeintrag "Steifemodul / Einstellungen" wählen und Folgendes eingeben:

Verbinden Sie nun die vier Steifemodulprofile zu einem Netz. Wählen Sie dazu den Menüeintrag "Steifemodul / Netz automatisch" (nicht im Menütitel "FE-Netz" !!!!!).
