Mini-CAD: Editorbox eines Polygons

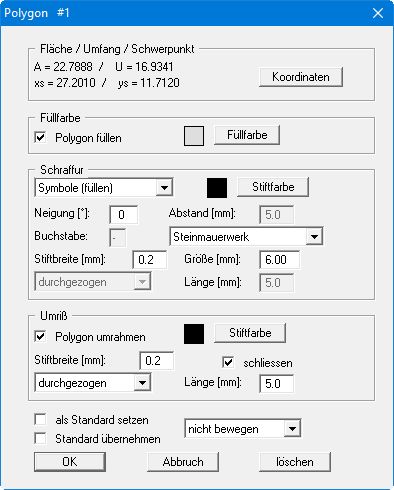

Wenn Sie ein Polygon nachbearbeiten möchten, erhalten Sie die folgende Dialogbox. Die Box ist für ein ungefülltes und ein gefülltes Polygon gleich, Sie können also ein ungefüllt gezeichnetes Polygon auf diesem Wege nachträglich mit einer Farb- oder Schraffurfüllung versehen.

Wenn eine Symboldatei ".syb" beim Programmstart geladen oder nachträglich von Ihnen über "Info" geöffnet wurde (siehe Abschnitt 3.3), können Sie im Bereich "Schraffur" Symbole aus dieser Datei für die Füllung des ausgewählten Polygons verwenden. Wählen Sie beispielsweise "Symbole (füllen)" im oberen Auswahl-Menü, erfolgt die spätere Füllung flächendeckend. Im zweiten Auswahl-Menü können Sie das Symbol aus der Liste der in der ".syb"-Datei vorhandenen Symbole auswählen ("Steinmauerwerk" in obiger Box). Über die Stiftbreite und Größe können Sie die Symbolfüllung entsprechend Ihren Vorstellungen anpassen. Eine laufende Symbolfüllung kann mit der rechten Maustaste abgebrochen werden. Ist keine ".syb"-Datei vorhanden, wird die Auswahl "Symbole" bei der Schraffurfüllung nicht angezeigt.

TIPP:
Wenn Sie Teile Ihrer Zeichnung ausblenden wollen, decken Sie mit einem "Polygon (gefüllt, ...)" den entsprechenden Bereich ab. Nach Doppelklick auf das Polygon geben Sie ihm die Füllfarbe "weiß", weisen "ohne Schraffur" zu und deaktivieren den Schalter "Polygon umrahmen". Das Polygon wirkt dann wie ein Radiergummi.
