Mini-CAD: Grafiken

Wenn Sie eine Grafik einbinden, wird nur der Dateiname mit voller Pfadangabe im Datensatz abgelegt. Wenn Sie einen entsprechenden Datensatz mit einer Grafik nutzen, muss daher die Grafik-Datei immer mit abgespeichert sein.

Aktivieren Sie das Symbol "Grafik"  und legen Sie durch Drücken der linken Maustaste die Position der linken oberen Ecke der Grafik fest. Es erscheint ein Fenster, mit dem Sie eine Grafik aus einem beliebigen Verzeichnis laden können. Mögliche Grafikformate sind folgende:

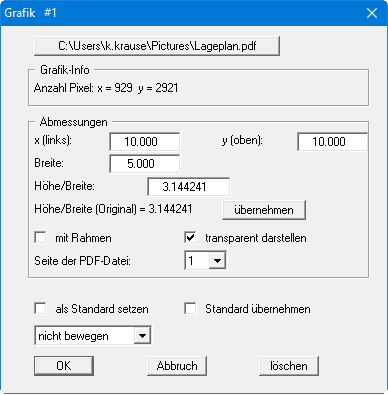

Haben Sie die gewünschte Grafik ausgewählt, erscheint ein Editorfenster, das Sie bei einer bereits vorhandenen Grafik auch durch Klicken auf die Grafik öffnen können.

Durch Klicken auf den oberen Knopf können Sie jederzeit eine andere Grafik laden. Im Bereich "Grafik-Info" sehen Sie die Pixel-Anzahl der geladenen Grafik.

Sie können die Grafik hinsichtlich der Größe über die Einstellung der "Breite" und des Verhältnisses "Höhe/Breite" verändern. Unter dem Eingabefeld für Höhe/Breite steht das Höhen/Breiten-Verhältnis des Originals. Um eine unverzerrte Darstellung der Grafik zu erhalten, klicken Sie den nebenstehenden Knopf "übernehmen".

Die Breite ist voreingestellt immer auf 5.0 gesetzt, was im Mini-CAD (in Metern Ihres Systems) oft ein sehr kleiner Wert ist. Setzen Sie die Breite am Besten gleich auf einen höheren Wert, sonst ist die Grafik evtl. so klein dargestellt, dass Sie Mühe haben, sie für eine Nachbearbeitung anzuklicken.

Sie können Grafiken um 180° drehen, indem Sie die Breite als negativen Wert eingeben. Bei einer negativen Eingabe für Höhe/Breite erhalten Sie eine an der x-Achse gespiegelte Darstellung. Werden beide Angaben negativ gesetzt, erzeugen Sie eine an der y-Achse gespiegelte Darstellung. Beachten Sie, dass in der Grafik enthaltene Texte dabei ebenfalls gespiegelt dargestellt werden. Solche Grafiken müssen Sie entweder vorher mit einem Grafikprogramm bearbeiten oder nach der Spiegelung die Texte evtl. mit einem neuen Textfeld ("Hintergrund löschen" aktiviert) oder einem "Polygon (gefüllt, ...)" abdecken.

Wenn die Grafik aus sehr vielen weißen Bereichen besteht, kann es manchmal sinnvoll sein, einen Rahmen um die Grafik zu zeichnen. Aktivieren Sie dann den Schalter "mit Rahmen". Weiterhin kann die Grafik transparent oder deckend dargestellt werden.

Wenn Sie eine PDF-Datei als Grafik einlesen, können Sie einstellen, welche Seite des PDF-Dokuments aktuell dargestellt wird.

Möchten Sie mehrere Grafiken einfügen, können Sie durch Klicken auf "als Standard setzen" die Breitenvorgabe und Einstellung für Rahmen und Transparenz für die nächste zu ladende Grafik übernehmen. Anders als bei der Neueingabe von Texten wird eine Grafik immer auf der aktuellen Zeichenebene eingefügt, die im blauen Balken der Editorbox durch das "#1" angezeigt wird.
