Mini-CAD: In Polygon umwandeln

Sie können die Linien-Objekte "Rechteck" und "Kreis" nachträglich in Polygone umwandeln, um z.B. über das Symbol "Knoten verschieben" eine Figuranpassung vorzunehmen zu können (siehe Abschnitt 5.9).

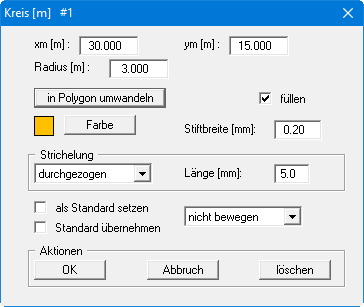

Zeichnen Sie zuerst das gewünschte Objekt und gehen Sie anschließend mit einem Doppelklick über dem Objekt oder über "Objekte markieren" in die Editor-Dialogbox, hier beispielhaft für einen Kreis dargestellt:

Wenn Sie auf den Knopf "in Polygon umwandeln" klicken, wird der Kreis automatisch in ein Polygon umgewandelt. Zur weiteren Bearbeitung gehen Sie nochmals mit Rechtsklick über "Objekte markieren" in den Editor des Kreises und erhalten jetzt die Dialogbox eines Polygons.

Soll das spätere Polygon farbgefüllt werden, klicken Sie zunächst auf den Knopf "Farbe" und wählen den gewünschten Farbton, der Ihnen im nebenstehenden Farbkästchen angezeigt wird. Aktivieren Sie danach den Schalter "füllen" und klicken anschließend auf den Knopf "in Polygon umwandeln". Bei der Umwandlung erhält das neue Polygon die eingestellte Farbfüllung, die Stiftfarbe der Umrandung wird automatisch auf Schwarz gesetzt.
