Mini-CAD: Messlatte

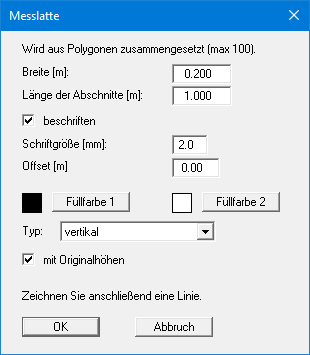

Sie können neben den bei einigen GGU-Programmen vorgegebenen Messlatten weitere vertikale darstellen, z.B. bei mehreren höhenversetzten Profilen, oder Sie nutzen diese Funktion, um horizontale oder beliebig ausgerichtete Maßstabsbalken zu generieren. Klicken Sie dazu auf den Knopf "Messlatte" und geben Sie in der folgenden Dialogbox die erforderlichen Werte ein.

Wenn Sie anschließend eine Linie zeichnen, erstellt das Programm Ihnen eine Messlatte, die immer mit einem vollen Abschnitt beginnt und endet. Bei einer vertikalen Messlatte ist zunächst immer der Schalter "mit Originalhöhen" aktiviert. Es werden damit die tatsächlichen Profilhöhen des gestarteten GGU-Programms (z.B. GGU-STRATIG) in der Messlatte verwendet.

Wenn Sie eine profilunabhängige, vertikale Messlatte benötigen, können Sie den Schalter deaktivieren und über die Eingabe bei "Offset [m]" den unteren Startpunkt der Messlatte aktivieren. Wenn Sie in der Typ-Auswahlliste "beliebig" oder "horizontal" wählen, ist der Schalter automatisch inaktiv und Sie können mit dem Offset arbeiten.
