GGU-3D-SSFLOW: Menüeintrag "Potentiale einzeln"

Nach Anwahl dieses Menüeintrages wird nach einer erklärenden Dialogbox das Systemnetz mit den bisher definierten Potential-Randbedingungen der aktuell gewählten Ebene auf Ihrem Bildschirm dargestellt. Sie können durch Anklicken mit der rechten Maustaste vorhandene Potentiale löschen. Durch Anklicken mit der linken Maustaste legen Sie neue Potentiale fest oder ändern bereits vorhandene Potential-Randbedingungen.

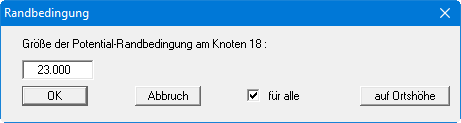

In der Dialogbox definieren Sie den Wert der Randbedingung. Über den Knopf "auf Ortshöhe" können Sie die Potential-Randbedingung auf die im System eingegebene Ortshöhe setzen. Wenn Sie den Schalter "für alle" aktivieren, wird die Randbedingung an diesem Knoten für alle Ebenen übernommen. Die aktuelle Elementschicht und Ebene wird in der Legende Schicht/Ebene am oberen rechten Bildrand bzw. in der Statusleiste angezeigt. Um eine andere Ebene auszuwählen, klicken Sie auf die Pfeiltasten in der Symbolleiste 3D .

Anmerkung:
Bei Problemen der Grundwasserhydraulik sind die Standrohrspiegelhöhen anzugeben. Die Standrohrspiegelhöhe h setzt sich additiv zusammen aus dem Porenwasserdruck u (= _w · h) und der Ortshöhe y. Die Standrohrspiegelhöhe wird auch vereinfachend Wasserstand genannt. Weitere gängige Bezeichnungen sind Potential oder hydraulische Druckhöhe.
