GGU-3D-SSFLOW: Menüeintrag "Wassermengen"

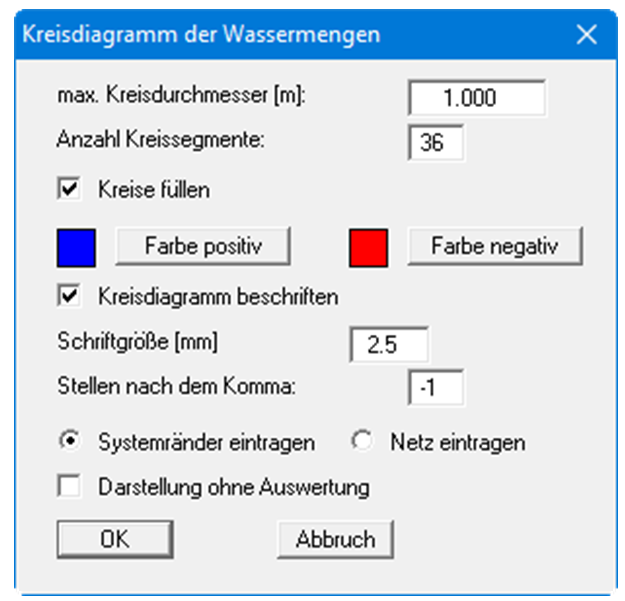

Das FE-Netz wird zusammen mit den berechneten Wassermengen an den betreffenden Knoten dargestellt. Wassermengen ungleich Null sind an den Knoten vorhanden, an denen Sie eine Wasserstands-Randbedingung oder eine Quellen-Randbedingung angegeben haben. An allen restlichen Knoten ist die Wassermenge gleich Null (Kontinuitätsbedingung). In der Dialogbox können Sie die Art der Darstellung verändern.

Nach Verlassen der Box mit "OK" werden die Wassermengen als größenvariable Kreise dargestellt. Bei einer Kreisfüllung können positive und negative Wassermengen farblich unterschiedlich dargestellt werden.

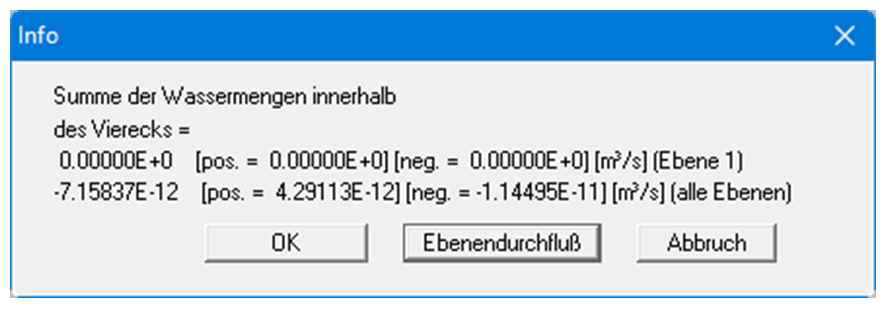

Durch entsprechende Festlegung eines Bildausschnittes können Sie auch die Summen der Wassermengen, die in Teilbereichen des Systems vorhanden sind, durch das Programm berechnen lassen. Durch Anklicken von vier beliebigen Punkten im Gegenuhrzeigersinn wird die Wassermenge für das umschließende Polygon für die angewählte und für sämtliche Ebenen bestimmt und in einer Infobox angezeigt.

Danach können Sie für den gewählten Bereich den Ebenendurchfluss berechnen lassen. Der Ebenendurchfluss ist die Wassermenge, die durch die aktuelle Ebene der im Viereck befindlichen Dreiecke hindurch fließt. Sie wird aus den Knotenwassermengen der unter der Ebene vorhandenen Dreiecksprismen berechnet. Die Randknoten enthalten unter Umständen einen Anteil, der noch zu einem Nachbarprisma gehört, das sich nicht innerhalb des Vierecks befindet, so dass leichte Ungenauigkeiten enthalten sein können.
