GGU-3D-SSFLOW: Schritt 1: Definition des Systems
Es soll ein Deich untersucht werden, der eine 1 m dicke Dichtung im Deichvorland und auf der wasserseitigen Böschung hat. Auf einer Fläche von 8,33 · 10,0 m ist im Deichvorland eine Fehlstelle in der Deckschicht vorhanden. Das System ist symmetrisch senkrecht zur Deichachse, so dass nur das halbe System untersucht werden muss. In einer 3-dimensionalen Ansicht ergibt sich folgendes System.

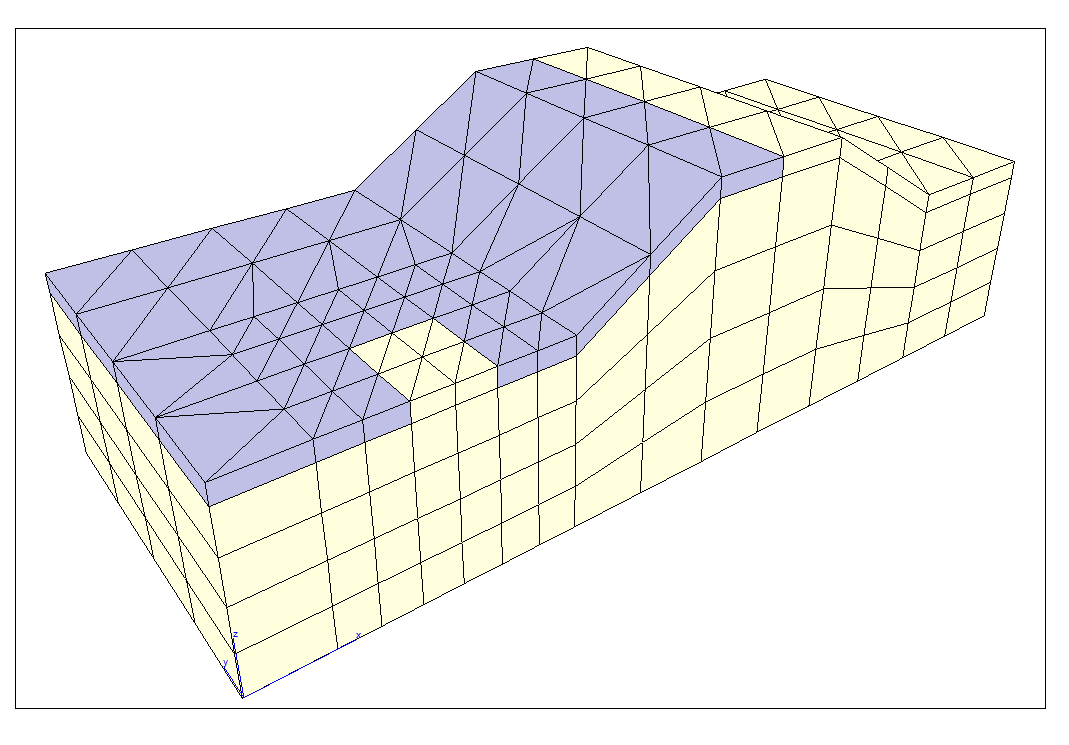

Abbildung Beispielsystem in 3D-Darstellung
Die sichtbare Längsseite des Systems ist die Symmetrieebene. In diesem Schnitt ergibt sich folgendes Bild:

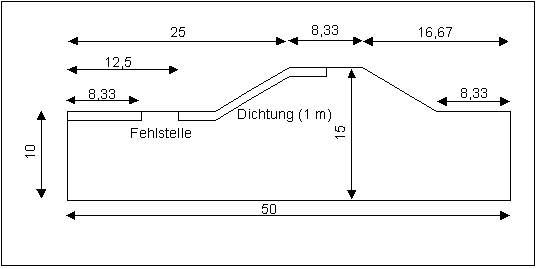

Abbildung Beispielsystem im Querschnitt
Senkrecht zum Schnitt hat die Fehlstelle eine Breite von 10,0 m (im symmetrischen System = 5,0 m). Der Deich soll auf einer Deichlänge von 40,0 m (im symmetrischen System = 20,0 m) berechnet werden. Die Abmessungen wurden so gewählt, dass nachfolgend die Netzgenerierung einfach bleibt und nicht mit zuviel unnötigem Ballast behaftet ist.
Folgende Durchlässigkeiten liegen vor:
Deichkern und Deichuntergrund: k = 10-4 m/s
Dichtung: k = 10-7 m/s
Auf der Wasserseite ist ein Einstau auf OK Deich = 15 mNN vorhanden. Auf der Luftseite ist, wie bei vielen "handelsüblichen" Deichen, kein Dränsystem angeordnet. Die Entwässerung findet über das luftseitige Hinterland statt, das auf 10 mNN liegt.
Es sollen an diesem System für die folgenden Fälle die durchtretenden Wassermengen bestimmt werden:
Fall A: Fehlstelle vorhanden
Fall B: Fehlstelle nicht vorhanden
