GGU-3D-SSFLOW: Schritt 12: Auswerten der Potentiale in "horizontalen" Ebenen

Es soll eine farbgefüllte Isoliniengrafik der Potentiale für eine gewählte Schichtfläche erzeugt werden. Falls Sie sich derzeit in einer Schnittdarstellung befinden, wählen Sie vorab den Menüeintrag "Netz(x/y) / Netz", um zur Ebenendarstellung zurückzukehren.

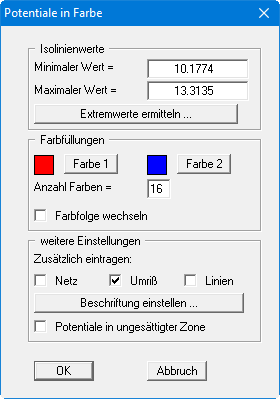

Wählen Sie den Menüeintrag "Auswerten / (Isolinien) farbig" und in der folgenden Auswahlbox "Potentiale". Anschließend öffnet sich eine Dialogbox, in der Sie den minimalen und maximalen Isolinienwert über den Knopf "Extremwerte ermitteln …" vom Programm bestimmen lassen.

Um für den Farbbalken eine saubere Abstufung in 25 cm-Schritten zu erhalten, geben Sie als minimalen Isolinienwert "10" und als maximalen Wert "15" vor. Setzen Sie die Anzahl der Farben auf "21" und bestätigen Sie Ihre Änderungen mit "OK".

Sie erhalten nun eine Isoliniengrafik von der Knotenebene, in der Sie sich gerade befinden. Bewegen Sie sich mit den Symbolen und in der Symbolleiste 3D durch die Ebenen und verfolgen Sie die Veränderungen der Potentiallinien (siehe Datei "Bsp. Step 08 Isolinien Potentiale.f3d").

Falls Sie anstelle einer farbigen Grafik eine Liniendarstellung bevorzugen, wählen Sie den Menüeintrag "Auswerten / Isolinien normal".

Der in der Überschrift zu diesem Abschnitt gewählte Begriff horizontal ist insoweit nicht korrekt, als die Knotenebenen nicht zwangsläufig horizontal liegen.
