GGU-3D-SSFLOW: Schritt 14: Aufgeschnittenes System darstellen

Stellen Sie zunächst mit dem Symbol in der Symbolleiste 3D die aktuelle Ebene auf die Nummer "3" ein (nicht zwangsläufig erforderlich).

Definieren Sie nun mit dem Menüeintrag "Auswerten / Werte im Schnitt" einen Schnitt wie nachfolgend dargestellt oder laden Sie den in der Datei "Beispiel.fes" mitgelieferten Schnitt, indem Sie den Knopf "Schnitt laden" betätigen.

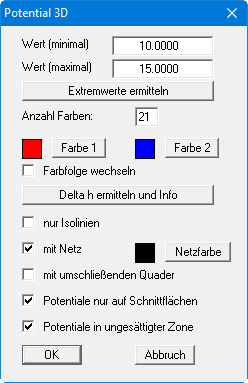

Drücken Sie die [Return]-Taste. Der Schnitt wird auf dem Bildschirm dargestellt. Wählen Sie nun den Menüeintrag "3D / Potential-Außenmodell" und übernehmen Sie die Vorgaben zur Projektionsart. Sie erhalten die folgende Box:

Bestätigen Sie die Eingaben mit "OK". Sie erhalten das aufgeschnittene System als 3D-Darstellung (siehe auch Datei "Bsp. Step 10 Potential-Außenmodell.f3d"). Bewegen Sie sich mit den Symbolen und in der Symbolleiste 3D durch die Ebenen. Wählen Sie das Symbol oder die anderen Rotationssymbole, um den Betrachtungspunkt (Lage des Auges) zu ändern. Drücken Sie danach jeweils die Funktionstaste [F9] oder Menüeintrag "Blatt / Koordinaten neu berechnen", um die Grafik dem Bildschirmausschnitt anzupassen.

Wenn Sie statt des Menüeintrags "Potential-Außenmodell" den Menüeintrag "Außenmodell" wählen, erhalten Sie anstelle der Potentiale die Bodenarten farbig dargestellt (siehe Datei
"Bsp. Step 11 Außenmodell.f3d") oder auch ein Schattensystem Ihres 3D-Netzes.
