GGU-3D-SSFLOW: Schritt 15: Auswerten der Wassermengen

Falls Sie sich derzeit in einer Schnittdarstellung befinden, wählen Sie vorab den Menüeintrag "Netz(x/y) / Netz", um zur Ebenendarstellung zurückzukehren.

Wählen Sie den Menüeintrag "Auswerten / Wassermengen" und übernehmen Sie die Einstellungen in der Dialogbox. Bewegen Sie sich in die oberste Knotenebene. Alle Knoten, die eine Potential-Randbedingung besitzen, werden mit der Wassermenge beschriftet. An allen anderen Knoten ist die Wassermenge "0". Umfahren Sie nun mit dem Viereck die Knoten im Deichhinterland.

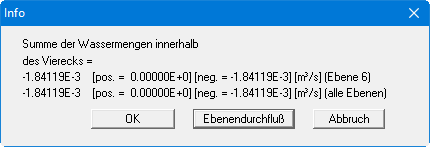

Die aufsummierte, durchtretende Wassermenge beträgt 1,84 · 10^-3 m³/s oder 6,62 m³/h. Da aus Symmetriegründen nur das halbe System untersucht wurde, beträgt die Gesamtwassermenge
13,24 m³/h. Der Wert ist negativ angegeben, da das Wasser hier das System verlässt. Wenn Sie die Knoten im Deichvorland und auf der Böschung anklicken, erhalten Sie den gleichen Wert, nur mit positivem Vorzeichen.
