GGU-3D-SSFLOW: Schritt 16: Fehlstelle entfernen

Falls Sie sich derzeit in einer Schnittdarstellung befinden, wählen Sie vorab den Menüeintrag "Netz(x/y) / Netz", um zur Ebenendarstellung zurückzukehren.

Wählen Sie nun den Menüeintrag "Rand / (Böden) im Ausschnitt". In der grafischen Legendendarstellung rechts oben auf dem Bildschirm wird die Ebene und die Schicht angezeigt, in der Sie sich gerade befinden. Betätigen Sie das Symbol in der Symbolleiste 3D so lange, bis Sie sich in der obersten Schicht, der Dichtungsschicht, befinden. Die Fehlstelle soll nun die gleiche Durchlässigkeit wie die Dichtung besitzen (Bodennummer "2"). Umfahren Sie daher nun nur den Bereich der Fehlstelle und vergeben hier die Bodennummer "2". Berechnen Sie das System erneut (Menüeintrag "System / berechnen") und ermitteln anschließend die Wassermenge im Deichhinterland.

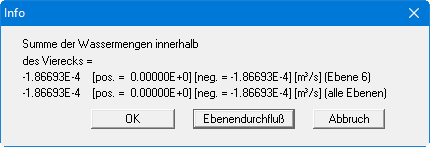

Die durchtretende Wassermenge beträgt jetzt 1,87 · 10^-4 m³/s oder 0,67 m³/h. Da aus Symmetriegründen nur das halbe System untersucht wurde, beträgt die Gesamtwassermenge 1,34 m³/h. Dies zeigt, dass die in diesem Schritt entfernte Fehlstelle zu einer Erhöhung der austretenden Wassermenge um fast das 10fache geführt hatte.
