GGU-3D-SSFLOW: Schritt 4: z-Ordinaten für Deichvor- und Hinterland zuweisen

Nachdem eine Grobstruktur des Systems erzeugt ist, müssen nun den Knoten die z-Ordinaten zugewiesen werden. Wählen Sie den Menüeintrag "z / Standard-Tiefen", um zunächst für das Deichvorland die Werte zu erzeugen.

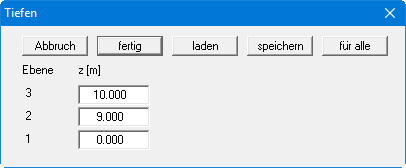

Geben Sie die Werte der Dialogbox ein und bestätigen Sie mit "fertig". Der Wert "10" steht für OK Deichvorland und der Wert "9" für UK Dichtung. Der Wert "0" kennzeichnet die Unterkante des Systems. Wählen Sie nun den Menüeintrag "z / Tiefen im Ausschnitt" und umfahren die linken neun Punkte des FE-Netzes (Deichvorland).

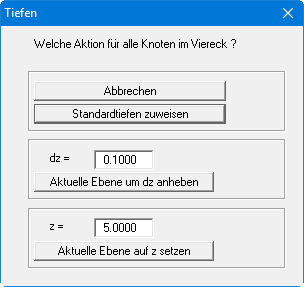

Betätigen Sie den Knopf "Standardtiefen zuweisen". Umfahren Sie die rechten sechs Knoten (Deichhinterland) des FE-Netzes und weisen Sie auch diesen die Standardtiefen zu.
