GGU-3D-SSFLOW: Schritt 5: z-Ordinaten für Deichkrone zuweisen

Wählen Sie erneut den Menüeintrag "z / Standard-Tiefen", um jetzt für die Deichkrone die Werte zu erzeugen.

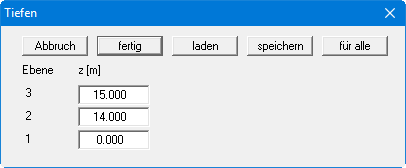

Geben Sie die Werte der Dialogbox ein und bestätigen Sie mit "fertig". Der Wert "15" steht für OK Deich und der Wert "14" für UK Dichtung im Kronenbereich. Der Wert "0" kennzeichnet die Unterkante des Systems. Wählen Sie nun den Menüeintrag "z / Tiefen im Ausschnitt" und umfahren die sechs Punkte des FE-Netzes, die die Deichkrone erfassen.

Überprüfen Sie Ihre Eingaben mit dem Menüeintrag "z / Schnitt festlegen" und definieren Sie einen Schnitt durch die Mitte des Systems. Nach dem Drücken der [Return]-Taste müsste ein Querschnitt dargestellt werden, der der obigen Abbildung in etwa entspricht (siehe auch Datei "Bsp. Step 01 Netz + Tiefen.f3d"). Alles okay ???
