GGU-3D-SSFLOW: Schritt 7: Bodennummern zuweisen

Bei der bisherigen Netzgenerierung ist allen neuen Elementen die Bodennummer "1" zugewiesen worden. Um der Dichtung später eine andere Durchlässigkeit zuweisen zu können, muss diesen Elementen die Bodennummer "2" gegeben werden. Wählen Sie dazu den Menüeintrag "Rand / (Böden) im Ausschnitt".

In der grafischen Legendendarstellung rechts oben auf dem Bildschirm wird die Ebene und die Schicht angezeigt, in der Sie sich gerade befinden. Betätigen Sie das Symbol in der Symbolleiste 3D links unten auf dem Bildschirm so lange, bis Sie sich in der obersten Schicht 2, der Dichtungsschicht, befinden. Umfahren Sie nun den gesamten linken Bereich des Systems bis zur Mitte der Deichkrone (hier soll die Dichtungsschicht enden).

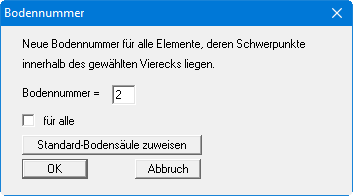

Geben Sie die Bodennummer "2" ein und verlassen Sie die Dialogbox mit "OK". Der Schalter "für alle" darf unter keinen Umständen aktiviert werden, da ansonsten alle Schichten im definierten Bereich die Bodennummer "2" erhielten. Haben Sie zu viele Dreiecke erwischt, können Sie über "Rand / Böden einzeln" Korrekturen vornehmen oder einfach um den fehlerhaften Bereich ein neues Polygon ziehen.

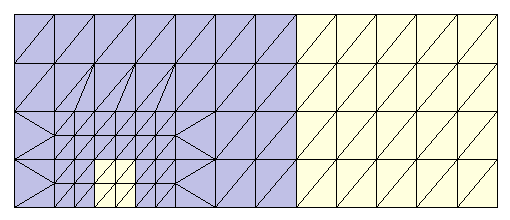

Die Fehlstelle soll die gleiche Durchlässigkeit wie der Deichuntergrund besitzen (Bodennummer "1"). Umfahren Sie daher nun nur den Bereich der Fehlstelle und vergeben hier die Bodennummer "1". Es ergibt sich folgende Darstellung (siehe Datei "Bsp. Step 04 Fehlstelle.f3d"):

Überprüfen Sie Ihre Eingaben mit dem Menüeintrag "z / Schnitt festlegen" und definieren Sie einen Schnitt entlang des unteren Systemrandes. Drücken Sie die [Return]-Taste. Das FE-Netz wird im Schnitt dargestellt. Aktivieren Sie ggf. unter "Netz(x/y) / Einstellungen" die Knöpfe "farbig" und "mit Boden-Nr.". Wählen Sie nun den Menüeintrag "z / Umriß (Schnitt)". Die Dichtung und die Fehlstelle müssten jetzt sichtbar werden. Machen Sie das Gleiche für den oberen Systemrand. Hier müsste nur die Dichtung sichtbar werden.
