GGU-AXPILE: Berechnung mit konstanter Pfahllänge (Bsp. 1)

Das Programm bietet zwei unterschiedliche Formen der Variation des Pfahlsystems an:

Pfahllänge konstant: Der Pfahldurchmesser wird variiert.
Pfahldurchmesser konstant: Die Pfahllänge wird variiert.

Sie können die gewünschte Variation bereits in der Dialogbox der Menüeinträge "Datei / Neu" oder "Bearbeiten / System einstellen" auswählen. Bei einem neuen System oder wenn Sie die Variationsart gewechselt haben, erhalten Sie anschließend automatisch die Dialogbox zu den entsprechenden Menüeinträgen dargestellt.

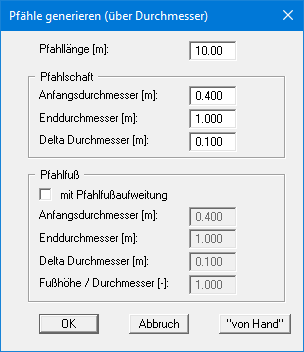

In diesem Beispiel soll der Pfahldurchmesser nicht wie voreingestellt mit konstantem Durchmesser, sondern bei konstanter Pfahllänge variiert werden. Wählen Sie daher den Menüeintrag "Bearbeiten / Pfähle (Durchmesser)".

Sie geben zunächst die "Pfahllänge" vor. Darunter wird der Variationsbereich des Pfahlschaftdurchmessers eingegeben. Falls eine Fußverbreiterung vorhanden ist, aktivieren Sie den Schalter "mit Pfahlfußaufweitung" und geben den Variationsbereich des Pfahlfußdurchmessers analog ein.

Über den Knopf "von Hand" erhalten Sie eine Dialogbox, in der Sie feste Durchmesser für eine von Ihnen festgelegte Anzahl an Pfählen vorgeben können.

Nach einer Änderung in einer der vorherigen Dialogboxen stellt das Programm das System ohne Berechnungsergebnisse dar. Wenn Sie das System mit den geänderten Werten neu berechnen lassen wollen, wählen Sie im Menütitel "System" den Menüeintrag " System berechnen". Alternativ können Sie auch die Funktionstaste [F5] drücken oder den Taschenrechner aus der Symbolleiste anklicken.

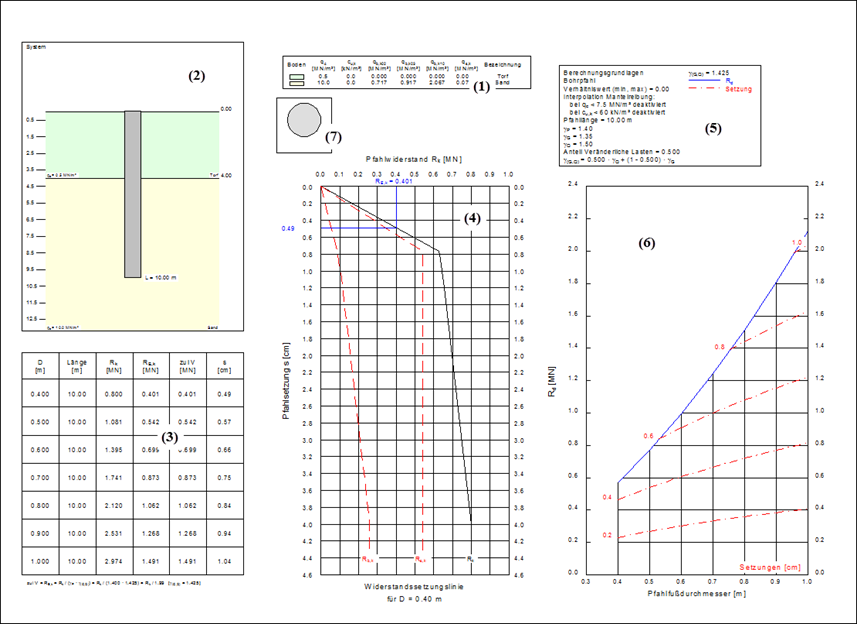

Sie erhalten anschließend die Berechnungsergebnisse in den verschiedenen Grafiken auf dem Bildschirm dargestellt.

Insgesamt besteht die oben dargestellte Grafik aus sieben Elementen (siehe auch Menütitel "Formblatt"):

Legende mit den Bodenkennwerten (1),
Grafik mit dem System (2) (u.a. Bodenaufbau und dem Pfahl bzw. den Pfählen),
Protokoll (3) in Tabellenform mit den Berechnungsergebnissen,
Widerstandssetzungsdiagramm (4) mit der Widerstandssetzungslinie einer ausgewählten Pfahllänge oder eines Pfahldurchmessers,
Legende mit allgemeinen Grundlagen (5) der Berechnung wie etwa Pfahltyp, Pfahllänge, Sicherheit, Grundwasserstand usw. ,
Pfahldiagramm (6) mit den Berechnungsergebnissen hinsichtlich zulässiger Pfahlbelastung und Setzungen,
Legende mit der Darstellung des Pfahlquerschnitts (7).
