GGU-AXPILE: Böden definieren (Bsp. 1)

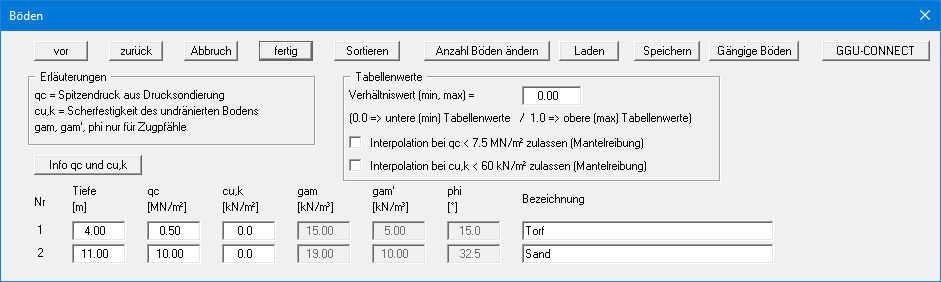

Übernehmen Sie im Menüeintrag "Bearbeiten / Böden" die Werte der vorhandenen Bodenschichten.


Wollen Sie die Anzahl der Böden verändern möchten, wählen Sie den Knopf "Anzahl Böden ändern" und geben anschließend die neue Anzahl von Böden ein. Mit dem Knopf "Sortieren" erreichen Sie eine Sortierung der Böden nach der Tiefe. Diese Sortierung wird automatisch auch ohne expliziten Aufruf nach Verlassen der Dialogbox immer durchgeführt. Damit werden fehlerhafte Eingaben von vornherein ausgeschlossen.

Die Schichttiefen beziehen sich wie auch bei allen anderen Eingaben auf OK Gelände und zählen nach unten positiv. Erläuterungen zu den Bodenkennwerten finden Sie direkt in der Dialogbox sowie in “Theoretische Grundlagen: Allgemeines zu Pfählen nach EA-Pfähle”). Bei Aktivierung der Schalter im Bereich "Tabellenwerte" wird eine Interpolation der Mantelreibung auch bei einem Spitzenwiderstand von qc < 7,5 MN/m² bzw. einer Scherfestigkeit cu,k < 60 MN/m² durchgeführt. Ansonsten wird die Mantelreibung auf 0 gesetzt.

Die Angaben hinsichtlich der Wichten und des Reibungswinkels sind nur bei der Bearbeitung von Zugpfählen erforderlich. Sie sind daher in der oben dargestellten Dialogbox ausgeblendet.
