GGU-CANTILEVER: Herkömmlicher Wasserdruckansatz

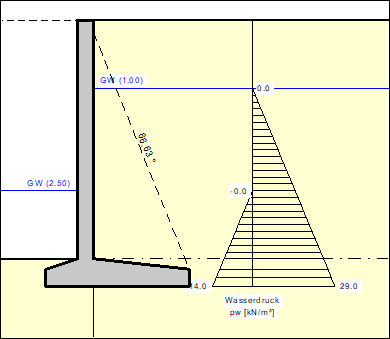

Bei Winkelstützmauern können auf der Aktiv- und der Passivseite Wasserdrücke wirksam sein. Der herkömmliche Wasserdruckansatz entspricht der nachfolgenden Abbildung.

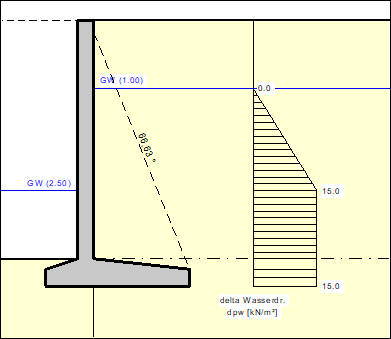

Die resultierende Wasserdruckbelastung ist in der nächsten Abbildung dargestellt.

Beim herkömmlichen Wasserdruckansatz bleiben eventuell eingegebene Durchlässigkeiten unberücksichtigt. Die Gradienten auf der Aktiv- und der Passivseite ergeben sich aus der Annahme eines linearen Druckabbaus.
